1.軟件介紹

　　1.1軟件簡介

　　納伏表程控軟件用于需要更高精度的電壓測量和溫度測量的應用，操作簡便、繪制測量波形圖直觀。

　　1.2軟件功能

　　程控軟件可以滿足GPIB、RS-232兩種連接方式

　　程控軟件可以滿足CH1、CH2兩通道選擇

　　程控軟件可以滿足多量程及分辨率設置

　　程控軟件可以根據需求自主設置NPLC

　　程控軟件可以實時測量電壓、溫度隨時間變化曲線

　　程控軟件可以存儲測試數據

　　1.3系統模塊功能

　　儀器連接：根據測量需求選擇相應的測量通道；

　　參數設置：可以對測量功能、通道、量程、分辨率及NPLC進行參數設置；

　　測試模塊：用戶可通過功能鍵實時采集納伏表電壓或溫度測量值并繪制波形圖；數據存儲：用戶可將測試數據以CSV格式保存至本地指定路徑下。

　　2.軟件使用流程

　　2.1軟件流程圖

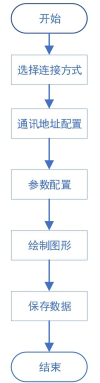

　　納伏表程控軟件流程圖如圖所示：

圖1系統流程圖

　　2.2測試界面

　　2.2.1界面圖

　　在點擊軟件圖標后，進入到納伏表程控軟件主界面，該界面的左側上方為儀器連接方式及地址的選擇部分、左側下方為參數配置及功能按鈕部分，右側為當前測試數據圖形顯示部分，其測量界面如下圖所示：

　　電壓測量：

　　圖2電壓測量界面

　　溫度測量：

圖3溫度測量界面

　　2.3使用流程

　　（1）打開納伏表程控軟件，圖標為；

　　（2）選擇連接方式，配置通訊地址，點擊連接按鈕,連接成功顯示綠色；

　　（3）選擇測量功能　及通道；

　　（4）配置測量量程、分辨率；

　　（4）設置數字濾波器。

　　3.軟件運行環境

　　操作系統要求：Win7及以上；

　　開發環境：Windows/CVI 2020；

　　驅動需求：NI-488.2 16.0。

　　4.安裝與卸載

　　4.1軟件安裝

　　及NPLC

　　在安裝軟件前，請先關閉360安全衛士和360殺毒等軟件。本節介紹軟件的安裝方法。

　　先將壓縮文件(納伏表程控軟件v1.0.0安裝包.rar)放在電腦硬盤的根目錄下，選中該文件，鼠標右鍵單擊選擇解壓到當前文件夾，成功解壓后，該文件夾下會多一個納伏表程控軟件v1.0.0軟件安裝文件夾。

　　在納伏表程控軟件v1.0.0軟件安裝文件夾中找到install.exe安裝文件，雙擊安裝，如圖4所示：

　　圖4安裝文件

　　安裝程序完成初始化后，進入安裝路徑選擇界面，如圖5所示。若電腦有固態硬盤，請將路徑選擇在固態硬盤，以提高后期軟件使用時的速度，同時請勿將軟件安裝在系統盤，避免因?yàn)橄到y(tǒng)軟件權限的問題導致軟件使用異常。

　　圖5安裝路徑6

　　路徑選擇完成后，點擊下一步，開始進行安裝，如圖6所示。首次進行軟件安裝時，會需要較長的時間，請耐心等待。安裝完成后，在桌面生成納伏表程控軟件的快捷方式，同時根據系統提示完成重啟操作。

　　圖6安裝進度

　　安裝完成后，需要重啟計算機，軟件即可運行。如圖7所示。（注意保存桌面正在書寫的文件，避免丟失）
