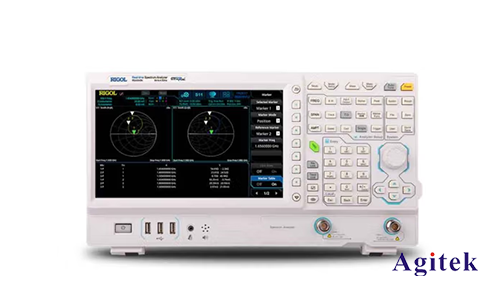

網絡分析儀是一種強大的測試和測量儀器，只要根據流量正確使用和操作，就能達到極高的精度，利用自己的信號源對其他電子設備、電子元件、電子元件、網絡接頭、電纜等電氣特性和性能參數進行比較和測量，能夠準確測量入射波、反射波、傳輸波范圍和相位信息，通過比值測量法定量描述被測設備的反射和傳輸特性。

　　它的應用十分廣泛，在很多行業都不可或缺，尤其在測量無線射頻（RF）元件和設備的線性特性方面非常有用。下面由安泰測試為大家分享網絡分析儀正確使用方法：

　　網絡分析儀在正確使用的前提下，是某些精確的射頻儀器，典型的精度為±0.1dB和±0.1度。它可以進行精確，可重復的RF測量，提供的配置和測量能力像他們應用范圍一樣廣泛。選擇合適的儀器，校準，功能，以及采用可靠的RF測量方法，可以優化你的測試的結果（網絡分析儀應用案例）。

　　一、常用的網絡分析儀的基本結構

　　網絡分析儀主要由信號源、信號分離裝置、接收機和處理顯示單元組成，下面我們做詳細的說明。

　　（1）信號源：由3～6GHzYIG振蕩器、3.8GHz介質振蕩器、源模塊組件、時鐘參考和小數環組成的合成信號源，可以提供多種信號輸出；

　　（2）測試裝置：一般是由定向耦合器和開關構成，其作用是分離反射信號和入射信號，從而進行初期的信號分離和預處理；

　?。?）信號接收機：測試裝置預處理的信號經過處理之后的再次處理，其作用是對用于信號的下變頻及中頻數字信號處理，供輸出使用或者顯示比對，接收機主要是由取樣/混頻器、中頻處理和數字信號處理等部分組成；

　　（4）顯示器：起作用是直觀的可以看出顯示輸出或者信號比對等，用于字符和圖形的高亮度、高速顯示，主要有由圖形處理器、高亮LCD顯示器、逆變器等部分組成。

　　二、網絡分析儀的使用方法介紹

　　網絡分析儀的常用技術及性能參數

　?。?）測試端口輸出頻率：范圍、分辨率、精度等；

　　（2）輸出特性：功率范圍、分辨率、電平精度、電平線性、阻抗、二次諧波、三次諧波、非諧波寄生信號（典型值）、與混頻器有關的非諧波寄生信號等；

　　（3）測試端口輸入特性：頻率范圍、平均噪聲電平、最大輸入電平、損壞電平、阻抗、諧波、二次諧波、三次諧波、諧波測量精度及動態范圍等；

　?。?）群延遲特性：范圍、孔徑、群延遲精度等；

　　（5）結構特性：尺寸、重量等。

　　其他的還應該包括了解它的方向性、耦合度、插入損耗、最大輸出、連接器，以及其他的一些校準的配件零件等。

　　三、網絡分析儀的使用方法介紹

　?。?）準備階段

　　準備網絡分析儀和DUT;清潔，檢查和測量所有連接器;如果使用SOLT校準，選擇一種處理非插入式連接的方法;連接分析儀的電纜和適配器到分析儀上；

　?。?）校準方式

　　選擇適當的校準工具包或定義輸入校準標準;設置IF帶寬并平均以小化校準期間的噪聲;手動校正或使用自動校準;采用熟知的核查標準驗證校準質量;保存儀器狀態和校準；

　?。?）操作步驟

　　a、首先設置頻率：按CENTER鍵（假如設置中心頻率為506M的濾波器，就直接設置為506M）

　　b、在設置帶寬（顯示帶寬）：按SPAN鍵，一般設置為100M；

　　c、再按CAL鍵→CALIBRATEMENU（第三個鍵）→RESPONSE（再第二個鍵）→THRU

　　d、再按MARKER鍵設置第一個標記點，再按MARKER設置第二點，在依次內推（一般設置5個標記點。比如說設計414M（帶寬16M）的濾波器各MARKER應如下標記：

　?。?）執行方式

　　連接DUT；從校準步驟中得到合適的校正參數；測量并保存DUT參數；

　?。?）注意事項

　　電纜連接器、阻抗轉換器、駐波電橋和匹配負載等器件應嚴格區分75Ω和50Ω兩種特性阻抗、因其外徑及連接螺紋相同，容易混淆。應避免將75Ω陽頭與50Ω陰頭連接，這樣會造成電路不連續無法測試;更應避免將50Ω陽頭與75Ω陰頭連接，因為這將徹底損壞75Ω陰頭的插孔；阻抗轉換器、匹配負載、駐波電橋及測量探頭，均應小心輕放，妥善保管，防止從高處跌落而影響其性能及測量結果。

　　各器件連接時，應注意連接轉動時的方法，只允許轉動活動螺母保證插針與插孔作直線移動。否則插針和插孔會發生螺旋運動而加快磨損，以及很可能使內部插針插空松動而無法正常使用;電纜連接頭裝好后，應仔細檢查插針是否位于正中，必要時應設法校正，使其對中，避免損壞待連接的連接器插孔。

　　網絡分析儀作為一種測量網絡參數的新型測試測量的儀器，直接測量有源或無源、可逆或不可逆的雙口和單口網絡的復數散射參數，以掃頻方式輸出各散射參數的幅度、相位頻率特性，以供進行信號比較和再次利用。

　　隨著科技的發展，一種具有自動分析性能的自動網絡分析儀產生，讓電子元器件/電路設計/電路性能等檢測的精度得到更大的提高，計算能力和精準度也大大的提高了，同時也更加便捷，可以快速的對測量結果逐點進行誤差修正，并自動換算出其他幾十種網絡參數，如輸入反射系數、輸出反射系數、電壓駐波比、阻抗（或導納）、衰減（或增益）、相移和群延時等傳輸參數以及隔離度和定向度等。

　　由此可見，對于一個電子工程師，不論是初學者還是已經從事這一行業的精英來說，都有極大的可能性會需要使用和掌握它，因而網絡分析儀的使用顯得尤為的重要。

　　文章就是從它的性能、基本結構以及告訴大家使用它需要注意的一些技術及性能參數。重要的是分析了一般網絡分析儀的使用時需要掌握的準備階段/校準方式/操作步驟/執行方式/注意事項。
