簡介之采樣示波器

　　采樣示波器的全名為等效時間采樣示波器，主要針對周期信號測量設計。與實時示波器不同，采樣示波器在每次觸發信號到來時只對數據采樣一次，下次觸發時，在觸發信號后添加一個很小的延遲對信號再進行采樣，直到采樣到一個完整的周期波形。所以采樣示波器在采樣時，必須有一個觸發事件。

　　什么是實時示波器和采樣示波器他們各有什么優勢

　　采樣示波器優點

　　1、寬帶高

　　由于采樣示波器是通過多次重復采樣重建信號的，及時被測信號頻率很高，也可以通過很低的采樣率逐點把信號重建出來。同時由于采樣芯片前面沒有模擬放大電路，不會限制信號寬帶，固可以實現較高的測量寬帶。

　　2、成本低

　　這款產品不需要ADC芯片，即使隨著時代的革新，同樣帶寬情況下的采樣示波器價格也要遠遠低于實時示波器。

　　3、精度高

　　由于采樣示波器的ADC的采樣率可以很低，可以使用較高位數的ADC芯片，目前大部分的數字采樣示波器使用的ADC芯片的位數都為14或更高位，遠遠高于8位貨10位實時示波器的分辨率，所以采樣示波器因其噪聲低，波形精度高而被廣泛應用在高速芯片測量和計量等領域。

　　4、可以直接進行光信號的測量

　　產品采用模塊化結構，有些模塊有直接的光口輸入，并內建光通信測量時要用到的標注濾波器，因此采樣示波器在光通信以及光器件的測量領域也有大量應用。在這方面，實時示波器要遠遠低于采樣示波器的使用程度。當然也弊，由于工作原因的限制，使用的場合卻不像實時示波器那樣，大致可以分為這幾點：

　　需要同步觸發信號：必須體統一個被測信號同步的時軸或者分頻式中做觸發。否則就無法進行測量。

　　不使用捕獲單次貨偶發信號：如果被測信號中有單詞瞬態信號，那么采樣器就很難捕獲到；或者當有偶發的信號出現頻率很低時，則需要累積非常長時間的數據才能觀察到。

　　不適用板上電路調試：采用同軸的SMA接口或者光口作信號輸入，一般有探頭，雖然也可以通過一些外部的供電和轉換電路鏈接實時示波器探頭，但是使用起來比較麻煩。建議測量PCB板上的信號還是以實時示波器為主。

　　簡介之事實示波器

　　其實當年我們使用的模擬示波器就是實時示波器。模擬示波器一般采用陰極射線管的CRT顯示屏，模擬示波器內部產生周期信號控制熒光屏電子槍的水平偏轉，輸入信號經過放大之后，控制熒光屏電子槍的垂直方向偏轉，這樣就在CRT屏幕上形成了被測信號幅度隨時間變化的波形。為了保證信號在電子屏上穩定的顯示，還需要讓電子屏水平掃面周期和被測信號周期同步，所以模擬示波器中一般還帶有相應的觸發電路。從模擬示波器的原理可以看出，當信號輸入之后，就可以控制電子槍垂直偏轉從而在示波器屏幕上實時顯示，是當之無愧的實時示波器哦。

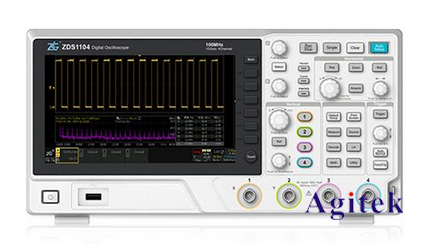

　　現在大家說的數字實時示波器，一般是指數字存儲示波器。大家可以關注一下自己的示波器上有沒有寫Digital Storage Oscilloscope。

　　數字存儲示波器和模擬示波器電路類似，分為水平控制部分和垂直控制部分，比模擬示波器多了顯示處理部分。垂直控制部分包括信號前置預處理電路（放大或者衰減）、垂直方向預放大電路、ADC、存儲單元、數據處理部分；水平控制部分包括衰減和放大電路、觸發比較電路、延遲電路以及采樣控制電路；顯示處理部分主要將采樣數據經過處理，如需了解更多，歡迎訪問西安安泰測試網http://www.ankangfengye.cn。
