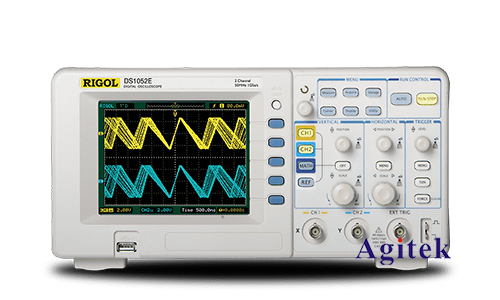

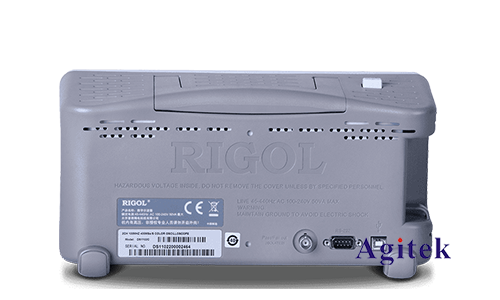

普源示波器可以用于捕獲和分析CAN（Controller Area Network）通信信號。CAN是一種常見的現代汽車和工業設備中使用的通信協議，用于傳輸數據和控制信息。要在普源示波器上進行CAN信號解碼，通常需要以下步驟：

　　1.連接示波器：將普源示波器連接到您要監視的CAN總線上。這通常涉及連接示波器的探頭或電纜到CAN總線上的信號線。

　　2.設置示波器：打開示波器軟件并選擇適當的通道配置，以確保您捕獲到CAN信號的電壓范圍。通常，CAN總線電壓范圍為2.5V。

　　3.觸發設置：配置觸發設置，以便示波器在CAN消息出現時捕獲數據。您可以選擇特定的CAN ID或數據幀來觸發捕獲。

　　4.捕獲數據：開始示波器的數據捕獲。示波器將記錄CAN信號的波形和時間戳。

　　5.CAN解碼：示波器軟件通常提供CAN信號解碼功能。您需要選擇要解碼的通道和設置CAN協議參數，例如位率（波特率）和幀格式（標準CAN或擴展CAN）。示波器會將捕獲的CAN信號解碼為可讀的消息，并顯示相關的信息，如CAN ID、數據字節和時間戳。

　　6.數據分析：在解碼后，您可以分析CAN消息以了解通信中傳輸的數據和命令。您可以查看數據包的時間戳、周期性性質以及任何錯誤幀。

　　當您成功進行CAN解碼后，您可以進行以下進一步的分析和操作：

　　7.數據導出：示波器軟件通常允許您導出解碼后的CAN數據，以便進一步分析或存檔。這些數據可以導出為文本文件、CSV文件或其他常見的數據格式。

　　8.故障排除：如果您在CAN通信中遇到問題，示波器的解碼功能可以幫助您快速識別錯誤消息或信號干擾。您可以分析錯誤幀，查看錯誤的位，以確定問題的根本原因。

　　9.進一步的分析工具：一些示波器軟件提供高級的CAN分析工具，如波形比較、眼圖分析、統計信息等，以幫助您更深入地了解CAN通信的性能和特性。

　　10.連續監測：您可以設置示波器以連續監測CAN通信，以捕獲長時間的數據流，并進行全面的性能分析。

　　11.數據日志：示波器軟件通常允許您創建CAN數據日志文件，以便記錄和跟蹤通信數據的歷史。這對于長期性能監控和故障排除非常有用。

　　12.進一步的集成：如果您需要進一步的集成，示波器軟件通常支持與其他工具和系統的集成，以實現更廣泛的應用，如CAN總線分析、自動化測試和數據記錄。

　　總之，使用普源示波器進行CAN解碼是一種有力的工具，可以幫助您監測、分析和故障排除CAN通信。確保您熟悉示波器的操作和軟件，以充分利用其功能，從而更好地理解和優化CAN總線通信，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
