電阻電容電感是電路中最常見的幾種器件了，有時候我們會發現在電路中電阻呈現了容性或感性，這是為什么呢。

　　其實，現實生活中，純電阻，電容，電感是不存在的。集成電路中，電阻元件R是表明能量損耗的參量，電感元件L是表明系統儲存磁能量及其變化的參量，電容元件C是表明系統儲存電廠能量及其變化的參量。

　　一個實際的元件，比如電阻器、電容器、電感器，都不可能是理想的，存在著寄生電容，寄生電感和損耗。

　　在阻抗測量中，測量環境的變化，信號電壓的大小及其工作頻率的變化等，都將直接影響測量的結果。

　　比如電感，在直流供電時：電感線圈可看作電阻。

　　低頻交流電源：可以看作電感L和損耗電阻r的串聯。

　　高頻交流電源：可以看作電感和電容并聯。

　　在電感的工作頻率下，電阻和電容的影響比較小，它才會呈現最好的感性狀態。

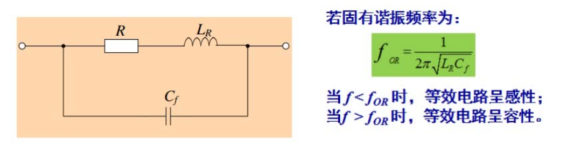

　　比如電阻，在實際頻率低于工作頻率時，等效電路呈感性，實際頻率高于工作頻率時，等效電路呈容性。

　　只有電路的實際頻率與電阻的工作頻率相等，電阻才能呈現最好的性能。

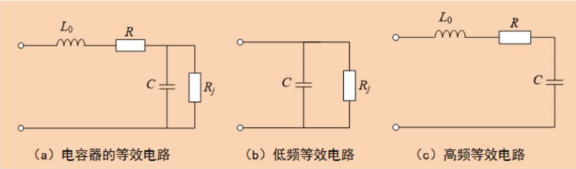

　　比如電容，當頻率較低時，R和Lo的影響可忽略，電路成容性；頻率較高時，Rj的影響比R的影響小很多，Lo不可忽略，相當于

　　LC串聯協振電路。

　　現在有個電感，我們阻抗分析儀來測一下這個電感在不同頻率下的阻抗特性和電感，電容，電阻效應。

　　所以在使用元器件的時候，一定要注意它的工作頻率，在工作頻率內才會呈現響應的特性。

　　如果現場沒有對應可以測試的設備的話，是不是考慮以下阻抗分析儀呢。
