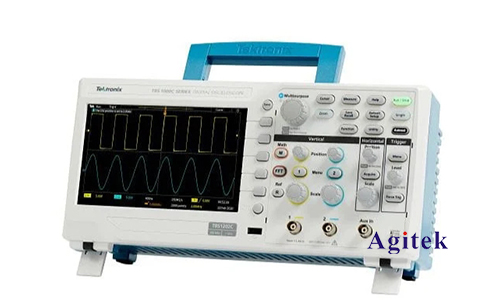

泰克TBS1102C示波器是一款功能強大的電子測量?jī)x器，廣泛應用于電子工程、通信、醫療設備等領域。在電路設計和故障排除過程中，了解如何使用示波器準確測試紋波是至關重要的。本文將介紹使用泰克TBS1102C示波器測試紋波的方法。

　　一、了解紋波

　　紋波是指交流電源輸出中存在的電壓或電流的周期性變化。它通常以峰峰值或峰值-峰值峰值來表示，單位為伏特或安培。紋波是電源輸出質量的重要指標，它直接影響到電路的穩定性和性能。

　　二、準備工作

　　在測試紋波之前，首先需要準備好以下工作：

　　1.泰克TBS1102C示波器

　　2.被測試的電源或電路

　　3.適當?shù)倪B接線和探頭

　　三、連接示波器

　　將示波器的探頭連接到電源輸出端，確保連接正確且穩固。示波器的探頭分別連接到電源的正負極，確保觸點與電源連接良好，以獲得準確的測量結果。

　　四、設置示波器

　　1.打開泰克TBS1102C示波器，并選擇“通道1”或“通道2”。

　　2.調整示波器的時間基準和垂直增益，使波形顯示清晰且占據屏幕大部分區域。

　　3.選擇適當?shù)挠|發方式和觸發電平，確保波形穩定且觸發準確。

　　五、測量紋波

　　1.觀察示波器屏幕上的波形，并確定紋波的周期性變化。

　　2.使用示波器的測量功能，測量紋波的峰峰值或峰值-峰值峰值。

　　3.記錄測量結果，并與電源規格進行比較，以評估電源輸出的質量。

　　六、分析結果

　　根據測量結果分析紋波的大小和頻率，評估電源輸出的穩定性和性能。如果紋波超出了規定范圍，可能會影響到電路的正常工作，需要進一步調整電源或電路設計。

　　七、注意事項

　　1.在連接示波器時，確保安全可靠，避免觸電或損壞設備。

　　2.在測試紋波時，選擇適當?shù)臅r(shí)間和地點，確保測試環境安靜且穩定。

　　3.根據需要調整示波器的設置，以獲得清晰的波形和準確的測量結果。

　　通過本文介紹的方法，您可以輕松地使用泰克TBS1102C示波器測試紋波，并評估電源輸出的質量。了解紋波的大小和頻率對于電路設計和故障排除至關重要，希望本文能為您提供幫助，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
