觸發源是示波器的一項關鍵功能，用于穩定和同步波形顯示。通過正確設置觸發源，用戶可以捕捉和分析感興趣的信號，并排除不需要的噪聲和干擾。普源示波器提供了一系列觸發源設置，以滿足各種應用需求。本文將詳細介紹普源示波器觸發源的設置步驟，幫助用戶充分利用其功能。

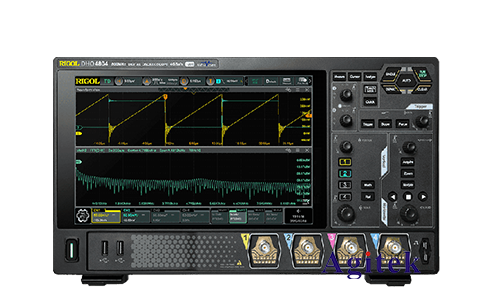

　　觸發源類型

　　普源示波器支持多種觸發源類型，包括：

　　邊緣觸發：當信號穿越預定義的電壓電平時觸發。

　　脈沖觸發：當信號寬度滿足特定條件時觸發。

　　視頻觸發：用于同步和捕捉視頻信號。

　　斜率觸發：當信號斜率滿足特定條件時觸發。

　　邏輯觸發：用于觸發數字信號。

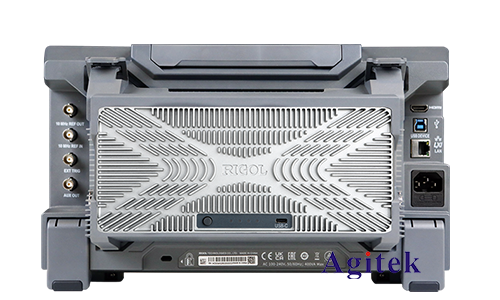

　　觸發源設置步驟

　　1.選擇觸發源類型

　　首先，選擇與待測量信號相匹配的觸發源類型。例如，對于周期性信號，邊緣觸發通常是合適的。對于脈沖信號，脈沖觸發更合適。

　　2.設置觸發電平

　　觸發電平是觸發器觸發所需的信號電壓。對于邊緣觸發，設置觸發電平以檢測信號的上升沿或下降沿。對于脈沖觸發，設置觸發電平以檢測脈沖的高電平或低電平。

　　3.設置觸發斜率

　　觸發斜率指定信號斜率的極性。對于邊緣觸發，設置觸發斜率以檢測正斜率（上升沿）或負斜率（下降沿）。對于斜率觸發，設置觸發斜率以檢測正斜率或負斜率。

　　4.設置觸發模式

　　觸發模式指定觸發器如何響應信號。普源示波器提供以下觸發模式：

　　自動：示波器會自動查找并觸發信號。

　　正常：示波器會在觸發電平處觸發信號。

　　單次：示波器只觸發一次，然后停止。

　　5.設置觸發耦合

　　觸發耦合指定如何將觸發信號與示波器輸入信號耦合。普源示波器提供以下觸發耦合模式：

　　DC：觸發信號與輸入信號直接耦合。

　　AC：觸發信號與輸入信號電容耦合，去除低頻分量。

　　HF：觸發信號與輸入信號高頻耦合，去除低頻分量和高頻噪聲。

　　6.設置觸發延遲

　　觸發延遲指定在觸發事件發生后示波器開始捕獲波形的時間。這對于在捕獲感興趣的信號之前排除不需要的噪聲或干擾非常有用。

　　高級觸發功能

　　除了基本觸發源設置外，普源示波器還提供高級觸發功能，以增強觸發控制：

　　Runt觸發：用于觸發幅度低于預定義閾值的脈沖。

　　窗口觸發：用于觸發符合特定時間和電壓條件的信號。

　　邏輯觸發：用于觸發數字信號的特定邏輯狀態或模式。

　　通過正確設置觸發源，用戶可以優化普源示波器的性能，準確捕捉和分析感興趣的信號。本文詳細介紹了觸發源設置步驟和高級觸發功能，使用戶能夠充分利用示波器的功能，進行可靠和高效的測量，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
