示波器是一種電子測量儀器，用于測量和分析電信號。在電子設備中，紋波是一種不希望出現的交流分量，疊加在直流信號上。紋波的存在會影響設備的性能和可靠性。因此，測試和測量紋波對于確保電子設備的質量和穩定性至關重要。

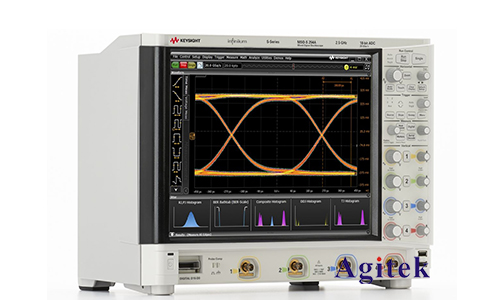

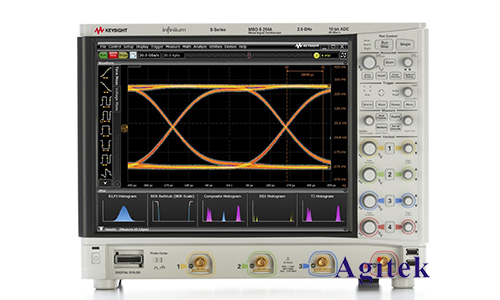

　　是德MSOS254A示波器是一款高性能示波器，具有出色的紋波測量功能。它配備了先進的觸發和測量系統，可以準確捕獲和分析紋波信號。本文將詳細介紹如何使用是德MSOS254A示波器測試紋波。

　　1.連接示波器

　　首先，將示波器探頭連接到要測量的電路。確保探頭接地良好，以避免測量誤差。

　　2.設置示波器

　　設置示波器以捕獲紋波信號。以下是一些關鍵設置：

　　時間基準：設置時間基準以捕獲足夠多的波形周期，以便準確測量紋波。

　　垂直靈敏度：設置垂直靈敏度以獲得清晰的波形顯示。

　　觸發：設置觸發以穩定波形并消除抖動。

　　3.測量紋波

　　一旦示波器設置完畢，就可以開始測量紋波了。以下是一些常用的測量方法：

　　峰峰值紋波：測量波形的峰值與谷值之間的差值。

　　有效值紋波：測量波形的均方根(RMS)值。

　　紋波系數：計算紋波峰峰值與直流分量的比值。

　　4.分析紋波

　　測量紋波后，需要分析紋波的特性以確定其來源和影響。以下是一些需要考慮的因素：

　　紋波頻率：確定紋波的頻率以識別其來源。

　　紋波幅度：分析紋波的幅度以評估其對設備性能的影響。

　　紋波形狀：觀察紋波的形狀以確定其是否由特定諧波分量或噪聲引起。

　　5.查找紋波源

　　一旦分析了紋波，就可以開始查找其來源。以下是一些常見的紋波源：

　　電源：電源中的紋波會耦合到負載電路中。

　　開關：開關操作會產生紋波。

　　噪聲：噪聲源，如電磁干擾(EMI)，會產生紋波。

　　6.減少紋波

　　找到紋波源后，可以采取措施減少紋波。以下是一些常見的技術：

　　濾波：使用濾波器來抑制特定頻率的紋波。

　　去耦：使用去耦電容器來吸收紋波電流。

　　屏蔽：屏蔽電路以減少電磁干擾。

　　使用是德MSOS254A示波器測試紋波是一個相對簡單的過程，但需要小心和準確。通過遵循本文中概述的步驟，可以準確測量和分析紋波，從而幫助診斷和解決電子設備中的問題。通過減少紋波，可以提高設備的性能和可靠性，延長其使用壽命，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
