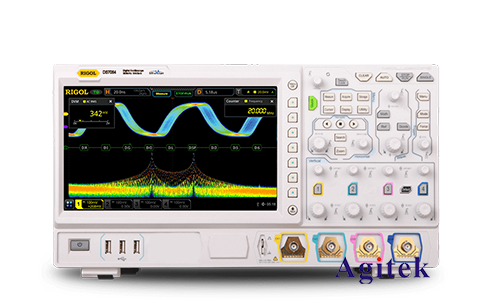

普源示波器作為一種功能強大的電子測量?jī)x器，不僅可以測量電壓、時間等基本參數，還可以通過一些特定的方法測量電流。本文將詳細介紹如何使用普源示波器測量電流，包括所需器材、連接方式、設置參數以及注意事項等，并輔以圖例進行說明，幫助您輕松掌握普源示波器測量電流的技巧。

　　一、所需器材

　　1.普源示波器：型號根據實際需求選擇，建議選擇支持電流測量的型號。

　　2.電流探頭：用于將被測電流轉換為電壓信號，供示波器測量。根據被測電流的大小選擇合適的探頭，例如：

　　10A電流探頭：適用于測量最大10A的電流。

　　100A電流探頭：適用于測量最大100A的電流。

　　3.BNC連接線：用于連接電流探頭和示波器。

　　4.被測電路：需要測量電流的電路。

　　二、連接方式

　　1.將電流探頭夾在被測電路中，例如將探頭夾在電阻的兩端。

　　2.使用BNC連接線將電流探頭連接到示波器的“CH1”或“CH2”輸入端。

　　3.將示波器的接地線連接到被測電路的公共地。

　　三、設置參數

　　1.設置示波器的垂直靈敏度：根據被測電流的大小選擇合適的靈敏度，例如：

　　測量1A電流，可以選擇10mV/div的靈敏度。

　　測量100mA電流，可以選擇100mV/div的靈敏度。

　　2.設置示波器的水平時間基：根據需要選擇合適的掃描時間，例如：

　　觀察電流波形變化趨勢，可以選擇較長的掃描時間，例如10ms/div。

　　觀察電流波形的細節，可以選擇較短的掃描時間，例如10us/div。

　　3.設置示波器的觸發方式：根據需要選擇合適的觸發方式，例如：

　　觀察穩定的電流波形，可以選擇“自動”觸發方式。

　　觀察特定時刻的電流變化，可以選擇“邊沿”觸發方式。

　　四、注意事項

　　1.選擇合適的電流探頭：電流探頭的量程要大于被測電流，否則可能造成探頭損壞。

　　2.連接方式正確：確保電流探頭和示波器連接正確，否則可能無法測量電流。

　　3.設置參數合理：根據被測電流的大小和波形特點設置合適的參數，才能得到準確的測量結果。

　　4.安全操作：測量電流時要注意安全，避免觸電危險。

　　通過以上步驟，您就可以使用普源示波器測量電流了。需要注意的是，不同的普源示波器型號可能存在一些差異，建議您參考示波器的使用手冊進行操作。希望本文能夠幫助您更加熟練地使用普源示波器進行電流測量，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
