安捷倫（Agilent）示波器在測量頻譜圖時，以其卓越的性能和人性化的設計，贏得了廣大電子工程師的青睞。作為一位專業工程師，我將分享使用安捷倫示波器測量頻譜圖的經驗，詳細介紹其操作步驟、功能特點以及實際應用案例，幫助您更好地理解和應用這一強大的工具。

　　一、安捷倫示波器的基本概述

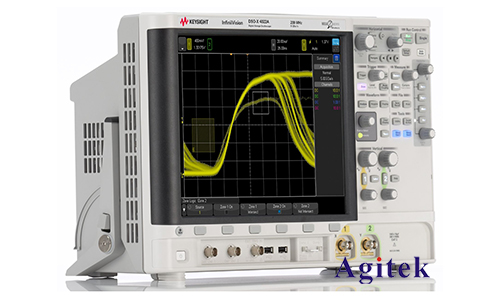

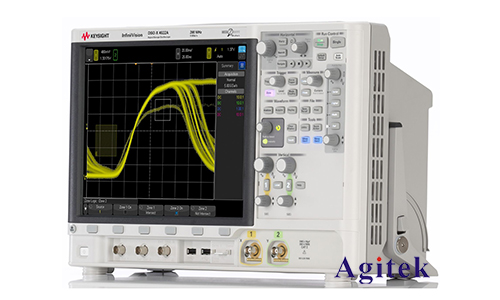

　　安捷倫示波器，以其高精度、快速響應和豐富的功能，成為頻譜分析的重要工具。它可以對電信號進行捕捉、顯示和分析，尤其在頻譜圖的測量中表現尤為出色。頻譜圖是信號在頻域內的表現形式，通過分析頻譜圖可以了解信號的頻率成分和強度分布，從而為電路設計和故障排查提供重要依據。

　　二、操作步驟

　　1.連接示波器和被測信號

　　首先，將示波器的探頭連接到被測信號上。確保連接牢固，避免信號丟失或干擾。使用高質量的同軸電纜可以進一步提升信號的完整性和測量的準確性。

　　2.設置基本參數

　　打開示波器，設置采樣率、時間基準和觸發方式。采樣率決定了示波器捕捉信號的精細度，一般建議設置為信號最高頻率的十倍以上。時間基準的調整應能完整地顯示出所需的信號周期。觸發方式的選擇則根據信號特點，常用的有邊沿觸發和脈沖觸發。

　　3.進入頻譜分析模式

　　安捷倫示波器通常配有專門的頻譜分析模式，進入此模式后，示波器會將時域信號通過傅里葉變換轉換為頻域信號，并在屏幕上顯示頻譜圖。在這個模式下，可以調整頻率范圍和分辨率帶寬（RBW），以獲得清晰的頻譜圖。

　　4.調整和優化頻譜圖

　　調整頻譜圖的顯示參數，例如頻率范圍、幅度范圍和標記點。通過調整這些參數，可以更加清晰地觀察感興趣的頻率成分。對于細節豐富的頻譜圖，可以使用縮放功能進行局部放大，方便分析。

　　三、功能特點

　　1.高分辨率和寬帶寬

　　安捷倫示波器具有高分辨率和寬帶寬的特點，可以捕捉并顯示高頻信號和細節變化。這在高頻電路設計和測試中尤為重要。

　　2.多種觸發和分析功能

　　示波器提供豐富的觸發選項，包括邊沿觸發、脈沖觸發和視頻觸發等。此外，內置的信號分析功能，例如FFT分析、頻率計和相位噪聲測量等，使得頻譜分析更加便捷和準確。

　　3.易于操作的用戶界面

　　安捷倫示波器的人性化設計體現于其易于操作的用戶界面。大屏幕顯示和直觀的菜單系統，使得參數設置和信號分析變得簡單快捷。工程師可以通過觸摸屏或旋鈕迅速調整設置，極大提高了工作效率。

　　四、實際應用案例

　　1.通信信號分析

　　在無線通信領域，頻譜分析是不可或缺的步驟。通過使用安捷倫示波器，可以輕松捕捉和分析無線信號的頻譜圖，識別信號的頻率成分和功率水平，幫助工程師優化天線設計和信號傳輸質量。

　　2.電磁兼容性測試

　　電磁兼容性（EMC）測試需要分析電路的輻射和傳導干擾。安捷倫示波器的高靈敏度和寬帶寬使其能夠檢測微小的電磁干擾信號，幫助工程師找出干擾源并進行抑制，從而提高電路的EMC性能。

　　3.音頻信號處理

　　在音頻設備的開發和調試過程中，頻譜分析用于評估音頻信號的質量。通過安捷倫示波器的頻譜圖，工程師可以識別音頻信號中的失真和噪聲，進行相應的濾波和優化處理，提高音頻設備的性能。

　　安捷倫示波器憑借其高性能和人性化設計，在頻譜分析中發揮了重要作用。通過簡單的操作步驟和強大的功能，工程師們能夠快速、準確地分析信號的頻譜特性，解決各種復雜的工程問題。無論是在通信、電磁兼容性還是音頻處理領域，安捷倫示波器都展現了其卓越的性能和廣泛的應用前景，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
