在電子工程領域，電源紋波是電源設計和驗證中不可忽視的參數。紋波是電源輸出中疊加的AC分量，過高的紋波可能影響電路的穩定性和性能。作為一名專業工程師，使用合適的儀器和方法準確測量電源紋波至關重要。泰克TBS1052C示波器是一款功能強大且易于使用的儀器，非常適合進行這種測量。本文將詳細介紹使用泰克TBS1052C示波器測量電源紋波的方法。

　　設備準備

　　在開始測量之前，需要準備以下設備和工具：

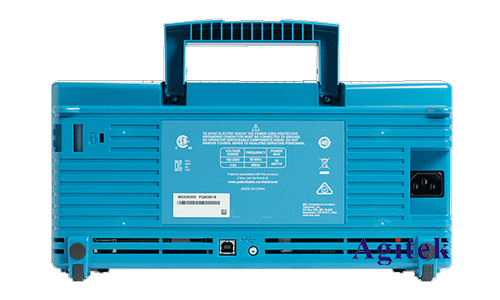

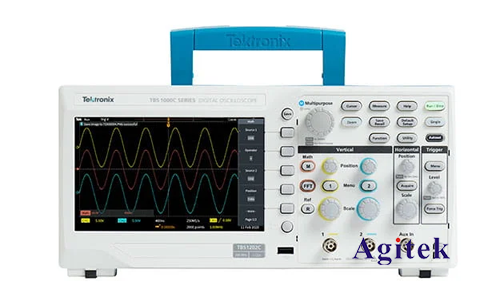

　　1.泰克TBS1052C示波器：這是一款入門級的數字存儲示波器，具有50 MHz的帶寬和2個通道，適合多種基礎測量。

　　2.探頭：通常使用10X衰減探頭，但為了獲得更好的測量結果，可以選擇使用差分探頭。

　　3.電源：需要測量其輸出紋波的待測電源。

　　4.接地彈簧：推薦使用接地彈簧代替?zhèn)鹘y(tǒng)的接地線，以減少測量噪聲和環路效應。

　　5.萬用表：用于初步檢查和校準。

　　測量準備

　　1.校準示波器和探頭：在開始正式測量之前，確保示波器和探頭已經過校準。這可以通過示波器的自校準功能或與已知信號源進行對比來完成。

　　2.設置探頭：將探頭連接到示波器的通道，選擇10X衰減設置。如果使用差分探頭，確保正確連接差分輸入。

　　3.接地：使用接地彈簧將探頭的地連接到電源的地。這樣可以有效減少因地環路引入的額外噪聲。

　　示波器設置

　　1.時間基準和水平設置：初始設置時，時間基準可以設置為1ms/div，水平設置為2V/div。根據測量情況適時調整。

　　2.觸發設置：選擇邊沿觸發模式，觸發電平設在信號的中間值附近。這樣可以穩定地捕捉到紋波信號。

　　3.帶寬限制：如果示波器帶有帶寬限制功能（如20 MHz），可以開啟以減少高頻噪聲對測量的影響。

　　4.平均功能：開啟平均功能（例如4次平均），這有助于減少隨機噪聲，提高測量精度。

　　測量步驟

　　1.連接電源和示波器：將探頭的尖端連接到電源的輸出端，確保接地連接牢固。

　　2.調節水平和垂直刻度：根據電源的輸出紋波特性，適當調整示波器的時間基準和電壓范圍，使紋波信號清晰可見。

　　3.讀取和分析波形：觀察示波器屏幕上的波形，識別紋波的峰-峰值。可以使用示波器的光標測量功能更精確地讀取數值。

　　數據記錄和分析

　　1.記錄峰-峰值：使用示波器的測量功能記錄紋波的峰-峰值。這是最直接反映電源紋波大小的指標。

　　2.頻譜分析：如果需要進一步了解紋波的頻率成分，可以進行FFT（快速傅里葉變換）分析。泰克TBS1052C示波器內置FFT功能，可以方便地對波形進行頻譜分析。

　　3.長時間監測：為了了解電源紋波在不同工作狀態下的表現，可以設置示波器進行長時間數據記錄，觀察不同負載和溫度條件下的變化。

　　注意事項

　　1.減小測量干擾：確保探頭連接短而牢固，盡量避免長導線引入的噪聲。使用接地彈簧可以顯著減少測量誤差。

　　2.環境因素：注意實驗環境的電磁干擾，如鄰近的其他設備和電源線，盡量在干擾較小的環境下進行測量。

　　3.設備自檢：定期對示波器和探頭進行自檢和校準，確保測量結果的準確性。

　　通過上述步驟，工程師可以利用泰克TBS1052C示波器準確測量電源紋波。這個過程不僅有助于了解電源的性能，還能為電源設計和優化提供重要數據。泰克TBS1052C的高性價比和人性化設計使其成為進行電源紋波測量的理想選擇，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
