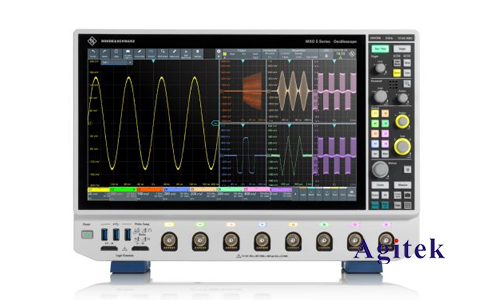

羅德與施瓦茨示波器是電子工程師的強大工具，其強大的功能能夠提供對信號的深入了解。在眾多應用中，使用示波器測試電流是必不可少的。然而，對于初學者或?qū)κ静ㄆ鞑僮鞑惶煜さ娜藖碚f，這個過程可能會令人困惑。本文將詳細介紹使用羅德與施瓦茨示波器測試電流的方法，并提供一些實用技巧，幫助您輕松掌握這一技術。

　　一、準備工作：

　　1.選擇合適的示波器探頭:并非所有探頭都適用于電流測量。首先要確定需要測試的電流類型，是直流還是交流？電流幅值是多少？根據實際情況選擇合適的探頭。例如，對于高電流測量，可以選擇電流探頭或鉗型電流探頭；對于低電流測量，可以選擇高阻抗探頭或電壓探頭配合分流器使用。

　　2.了解示波器設置:熟悉示波器的基本操作，包括觸發、時間刻度、垂直刻度、通道設置等。同時，了解示波器的帶寬、采樣率和精度等性能參數，確保滿足您的測試需求。

　　3.選擇合適的測量范圍:為了獲得準確的測量結果，請根據被測電流的大小設置適當?shù)碾妷毫砍袒螂娏髁砍獭?/span>

　　4.了解被測電路:理解被測電路的工作原理，并識別需要測試的電流路徑。

　　二、測量方法：

　　1.直接測量電流:

　　使用電流探頭:將電流探頭夾在導線上，即可直接測量電流。注意選擇合適的電流量程，并確保探頭與導線的連接良好。

　　使用鉗型電流探頭:鉗型電流探頭適用于測量通過導線的電流，無需斷開電路。將鉗型電流探頭的鉗口夾在導線周圍，即可測量電流。

　　2.間接測量電流:

　　使用電壓探頭和分流器:如果無法直接使用電流探頭，可以使用電壓探頭和分流器來間接測量電流。分流器將電流分成兩個分支，其中一個分支流過已知電阻，而另一個分支流過負載。通過測量分流器電阻上的電壓，即可利用歐姆定律計算出流過負載的電流。

　　使用示波器的電壓測量功能:如果您只需要測量電流的波形，可以使用示波器的電壓測量功能。通過測量負載上的電壓，結合已知電阻值，即可推算出電流值。

　　三、注意事項：

　　探頭接地:確保探頭的接地線與電路的接地良好連接，避免噪聲干擾。

　　探頭放置位置:將探頭放置在電流路徑上，并確保探頭與導線接觸良好。

　　安全措施:在進行任何測量之前，請務必確保電路的安全。確保電源已斷開，并避免觸碰帶電的部件。

　　數據分析:獲取測量數據后，請進行仔細分析。觀察電流波形，分析其頻率、幅值、相位等參數，并結合電路原理進行理解。

　　校準:定期校準示波器和探頭，確保測量數據的準確性。

　　四、實例說明:

　　以下以一個簡單的電路為例，說明如何使用羅德與施瓦茨示波器測試電流。

　　假設我們想要測量一個直流電源電路中負載上的電流。

　　1.連接電路:將羅德與施瓦茨示波器連接到電路，使用電流探頭或鉗型電流探頭測量負載電流。

　　2.設置示波器:將示波器設置為直流耦合模式，并選擇合適的電壓或電流量程。

　　3.觀察波形:觀察示波器上的電流波形，確認電流大小和穩定性。

　　4.分析數據:根據電流波形，可以分析負載的電流變化情況，并根據需要調整電路參數。

　　使用羅德與施瓦茨示波器測試電流是一個重要的技能，能夠幫助電子工程師深入了解電路中的電流變化情況。通過了解示波器的工作原理，選擇合適的探頭和測量方法，并注意一些安全事項，您就能輕松掌握電流測量技術，并獲得可靠的測試結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
