一、信號失真概述

　　在電子信號處理中，信號失真是指信號在傳輸過程中發生的形狀改變，導致信號的實際波形偏離理想波形。正弦波失真是指正弦波信號在傳輸過程中產生的非線性失真，表現為波形上出現諧波、尖峰、平頂?shù)痊F(xiàn)象。信號失真會對信號的質量造成負面影響，例如降低信噪比、影響信號傳輸效率、導致信號識別錯誤等。

　　二、泰克信號發生器正弦波失真調校原理

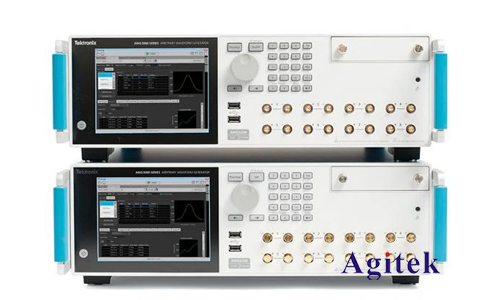

　　泰克信號發生器能夠產生各種波形的信號，其中正弦波是常用的信號之一。泰克信號發生器內部通常采用數字合成技術，通過數字信號處理芯片將正弦波信號進行合成。然而，由于電路元器件本身的特性以及信號傳輸過程中的干擾等因素，生成的正弦波信號會不可避免地存在一定程度的失真。

　　為了降低正弦波失真，泰克信號發生器一般會提供一些功能來進行調校，例如：

　　輸出幅度調整：通過調節輸出幅度，可以優化信號波形，降低失真程度。

　　輸出頻率調整：通過調節輸出頻率，可以避免信號發生器工作在諧振點，降低失真。

　　輸出阻抗匹配：通過調整輸出阻抗，可以優化信號傳輸過程，減少信號反射和干擾，降低失真。

　　輸出濾波器：泰克信號發生器通常會內置濾波器，通過濾除信號中的諧波成分，降低失真。

　　三、泰克信號發生器正弦波失真調校步驟

　　1.連接測試儀器

　　首先，將泰克信號發生器與示波器連接，并使用示波器來觀察信號波形。

　　2.設置信號參數

　　在泰克信號發生器面板或軟件界面上，設置需要生成的正弦波信號參數，包括頻率、幅度、占空比等。

　　3.觀察信號波形

　　在示波器上觀察生成的正弦波信號波形，并觀察是否存在失真。

　　4.調節信號發生器參數

　　根據觀察到的信號波形，調節泰克信號發生器的相關參數，例如：

　　輸出幅度：如果波形出現尖峰或平頂，可以降低輸出幅度。

　　輸出頻率：如果波形出現諧波，可以調節輸出頻率，避免信號發生器工作在諧振點。

　　輸出阻抗：如果波形出現信號反射或干擾，可以調整輸出阻抗，匹配負載阻抗。

　　輸出濾波器：如果波形出現明顯的諧波，可以開啟輸出濾波器，濾除諧波成分。

　　5.重復步驟3-4

　　反復調整泰克信號發生器參數，直到觀察到的信號波形達到理想狀態，失真程度降低至可接受范圍。

　　四、泰克信號發生器正弦波失真調校常見問題及解決方案

　　1.問題：信號波形出現諧波

　　解決方案：

　　調節輸出頻率，避免信號發生器工作在諧振點。

　　使用輸出濾波器，濾除諧波成分。

　　2.問題：信號波形出現尖峰或平頂

　　解決方案：

　　降低輸出幅度。

　　檢查信號傳輸線纜是否存在損壞或接觸不良。

　　3.問題：信號波形出現信號反射或干擾

　　解決方案：

　　調整輸出阻抗，匹配負載阻抗。

　　檢查信號傳輸線纜是否存在干擾源。

　　五、實際操作案例

　　假設需要使用泰克信號發生器產生一個頻率為1kHz，幅度為2Vpp的正弦波信號，并要求信號失真小于0.1%。

　　首先，將泰克信號發生器與示波器連接，并在示波器上觀察信號波形。觀察到信號波形存在明顯的諧波，失真程度較高。

　　接著，根據實際情況，進行以下調整：

　　調節輸出頻率：將輸出頻率微調至1.005kHz，避免信號發生器工作在諧振點。

　　開啟輸出濾波器：開啟泰克信號發生器內置的濾波器，濾除信號中的諧波成分。

　　再次觀察信號波形，發現諧波成分明顯降低，信號失真小于0.1%，達到了要求。

　　泰克信號發生器正弦波失真調校是一個細致的工作，需要根據實際情況進行分析和調整。本文介紹了調校的基本原理、步驟、常見問題和解決方案，并結合實際操作案例，為用戶提供了直觀的參考和指導。希望本文能幫助用戶有效解決泰克信號發生器正弦波失真問題，提升信號質量，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
