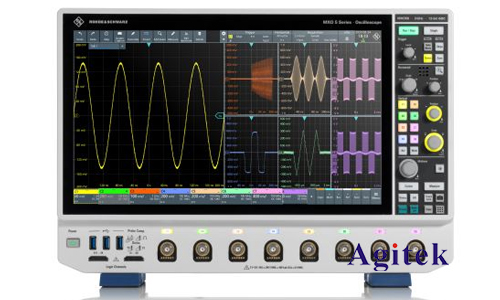

羅德與施瓦茨(Rohde&Schwarz)示波器作為業界領先的測試儀器，廣泛應用于電子電路設計、開發和測試等領域。其強大的功能和精確的測量性能使其成為測試電壓波形不可或缺的工具。本文將介紹使用羅德與施瓦茨示波器測試電壓波形的基本方法，涵蓋連接、設置、測量和分析等關鍵環節，并提供一些實用的技巧和注意事項。

　　一、連接示波器

　　1.選擇合適的探頭:首先，根據待測信號的類型和頻率選擇合適的示波器探頭。常見的探頭類型包括被動探頭、主動探頭、高壓探頭等。

　　2.連接示波器探頭:將探頭的接地端連接到電路的參考點（通常為地線），將探頭尖端連接到待測信號點。

　　3.調整探頭補償:對于一些主動探頭，需要進行補償設置，以確保探頭對信號的真實反映。

　　二、設置示波器

　　1.設置時基:選擇合適的掃描速率，以確保能夠清晰地顯示信號的波形。

　　2.設置垂直刻度:根據待測信號的幅度調整垂直刻度，使信號波形能夠完整地顯示在屏幕上。

　　3.設置觸發:選擇合適的觸發類型和電平，以確保示波器能夠穩定地捕捉到信號。

　　4.設置測量功能:根據測試需求，選擇合適的測量功能，例如電壓、頻率、占空比、上升時間等。

　　三、測量電壓波形

　　1.觀察波形:通過觀察示波器屏幕上的波形，可以直觀地了解信號的特征，例如波形類型、幅度、頻率、相位等。

　　2.使用測量功能:利用示波器的測量功能，可以獲得更精確的信號參數，例如電壓峰值、電壓有效值、頻率、占空比等。

　　3.使用波形數學功能:示波器還提供波形數學功能，例如加減乘除、積分、微分等，可以對信號進行進一步的分析和處理。

　　四、分析電壓波形

　　1.分析波形特征:對波形進行分析，可以識別信號中存在的噪聲、失真、諧波等問題。

　　2.使用示波器軟件:羅德與施瓦茨示波器通常配備強大的軟件，可以進行更深入的分析，例如頻譜分析、眼圖分析等。

　　3.分析測量結果:根據測量結果，可以判斷信號的質量、電路的性能等，并進行相應的調整或優化。

　　五、常用技巧和注意事項

　　1.探頭對信號的影響:探頭本身會對信號產生一定的影響，因此選擇合適的探頭并進行正確的補償非常重要。

　　2.接地問題:確保示波器和電路的接地良好，避免接地回路引起噪聲或干擾。

　　3.信號帶寬:確保示波器的帶寬足夠大，能夠準確地測量信號。

　　4.使用示波器的參考手冊:詳細閱讀示波器的參考手冊，了解其功能和操作方法。

　　羅德與施瓦茨示波器是測試電壓波形的強大工具，掌握其基本操作方法和技巧，可以有效提高測試效率和準確性。通過合理選擇探頭、設置示波器、測量和分析信號，我們可以深入了解信號的特征，判斷電路的性能，并進行相應的調整和優化，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
