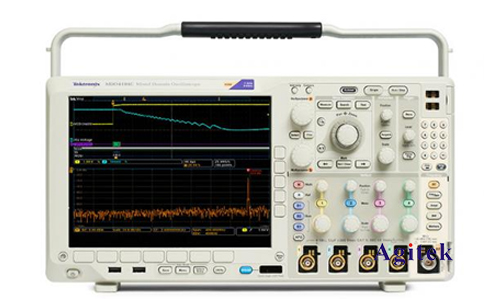

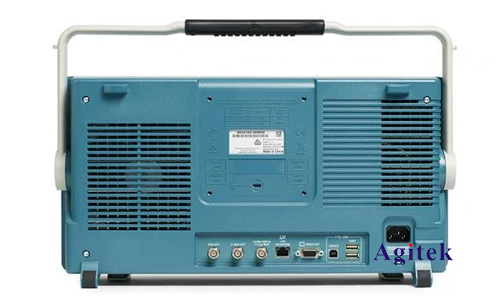

泰克MDO4104C示波器是一款功能強大的混合域示波器，其集成了示波器、頻譜分析儀、協議分析儀等多種功能，在電子電路測試、信號分析和故障診斷等領域有著廣泛的應用。其中，頻率測量是示波器一項重要的功能，可以幫助用戶精確測量信號的頻率，進而分析電路性能、識別故障原因等。本文將詳細介紹使用泰克MDO4104C示波器進行頻率測量的多種方法，并分析其優缺點以及適用范圍。

　　1.頻率計模式

　　泰克MDO4104C示波器內置頻率計功能，能夠直接顯示信號的頻率。使用該模式進行頻率測量非常方便，只需將信號連接到示波器的輸入通道，并在顯示屏上選擇“頻率計”模式即可。該模式適用于測量周期性信號的頻率，例如正弦波、方波、三角波等。

　　優點:操作簡便，無需進行復雜設置，即可快速獲得信號頻率。

　　缺點:測量精度受信號頻率和示波器采樣率的影響，對于非周期性信號無法進行準確測量。

　　2.FFT分析

　　FFT（快速傅里葉變換）是一種常用的信號分析技術，可以將時域信號轉化為頻域信號，并顯示信號的頻率成分。泰克MDO4104C示波器內置FFT分析功能，用戶可以通過設置參數進行頻譜分析，并識別信號的主要頻率成分。

　　優點:可以測量信號的多種頻率成分，適用于分析復雜信號的頻率特性。

　　缺點:FFT分析需要一定時間進行計算，可能會導致測量結果延遲。同時，F(xiàn)FT分析的精度也受信號長度和采樣率的影響。

　　3.頻率計數

　　頻率計數是一種傳統的頻率測量方法，利用示波器的觸發功能，計數一定時間內的信號周期數，并通過周期數和測量時間計算信號的頻率。

　　優點:測量精度較高，可以減少采樣率和信號長度對測量結果的影響。

　　缺點:操作步驟較復雜，需要設置觸發條件和計數時間。

　　4.誤差分析

　　在使用示波器進行頻率測量時，需要注意誤差的影響。主要誤差來源包括：

　　示波器采樣率:示波器的采樣率越高，測量精度越高。

　　信號幅度:信號幅度過低，可能會導致測量結果不準確。

　　觸發條件:觸發條件設置不當，可能會導致計數錯誤。

　　噪聲和干擾:噪聲和干擾會影響信號的周期性，進而影響頻率測量精度。

　　5.實際操作步驟

　　頻率計模式:

　　1.將信號連接到示波器的輸入通道。

　　2.在示波器顯示屏上選擇“頻率計”模式。

　　3.讀取顯示屏上的頻率值。

　　FFT分析:

　　1.將信號連接到示波器的輸入通道。

　　2.選擇“頻譜分析”模式。

　　3.設置FFT參數，例如窗口函數、采樣率等。

　　4.在頻譜圖中觀察信號的頻率成分。

　　頻率計數:

　　1.將信號連接到示波器的輸入通道。

　　2.設置觸發條件，確保示波器可以準確觸發。

　　3.設置計數時間，通常選擇較長的測量時間以提高精度。

　　4.讀取示波器顯示的計數結果，并根據計數時間計算頻率。

　　6.注意事項

　　使用示波器測量頻率時，需要確保信號幅度足夠大，以保證測量結果的準確性。

　　選擇合適的觸發條件，確保示波器可以準確觸發，避免計數錯誤。

　　注意示波器采樣率，選擇合適的采樣率可以提高測量精度。

　　對于噪聲和干擾較大的信號，需要進行適當?shù)臑V波處理，以減小誤差。

　　泰克MDO4104C示波器提供了多種頻率測量方法，用戶可以根據實際需求選擇合適的測量方法，并注意誤差來源和操作步驟，以確保測量結果的準確性。通過使用示波器進行頻率測量，用戶可以更好地分析電路性能、識別故障原因，提高測試效率和工作效率，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
