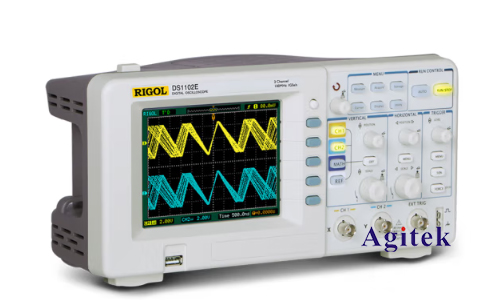

在電子電路設計、調試和故障診斷等領域，示波器是必不可少的測量儀器。它能夠?qū)⑿盘栆詧D形化的形式呈現出來，幫助工程師直觀地觀察信號的變化規律，進行分析和診斷。普源示波器以其高性價比和豐富的功能，成為眾多工程師的選擇。本文將以普源示波器為例，詳細介紹波形捕捉的技巧，從基礎操作到高級應用，幫助用戶全面掌握示波器的使用，提升信號分析效率。

　　一、基本操作：捕捉信號

　　1.連接信號源：根據示波器的通道數量和信號類型，選擇合適的探頭連接信號源。

　　2.設置觸發條件：觸發是捕捉信號的關鍵步驟，它決定了示波器開始記錄波形的時間點。常見的觸發方式包括邊沿觸發、斜率觸發、脈沖寬度觸發等。

　　3.調整時間刻度和電壓刻度：適當調整時間刻度和電壓刻度，使波形在屏幕上清晰顯示。

　　4.開啟波形捕捉功能：一般情況下，示波器默認開啟波形捕捉功能，可以直接觀察波形。

　　二、優化波形捕捉：提升效率

　　1.選擇合適的探頭：不同的探頭具有不同的特性，如帶寬、阻抗、衰減等，需要根據信號特點選擇合適的探頭。

　　2.探頭補償：為了消除探頭帶來的誤差，需要進行探頭補償，使波形更準確地反映實際信號。

　　3.觸發延遲：在某些情況下，需要延遲觸發時間，以便觀察觸發點之前的信號。

　　4.波形平均：通過多次采集波形并進行平均，可以降低噪聲的影響，提高信號的信噪比。

　　5.自動測量功能：普源示波器通常帶有自動測量功能，可以方便地測量信號的頻率、周期、幅值、占空比等參數。

　　三、高級應用：深入分析

　　1.波形數學運算：示波器可以對波形進行數學運算，如加、減、乘、除、積分、微分等，以便深入分析信號特征。

　　2.頻譜分析：示波器內置FFT功能，可以對信號進行頻譜分析，識別信號中的頻率成分。

　　3.邏輯分析：部分示波器具有邏輯分析功能，可以分析數字信號的邏輯狀態，方便調試數字電路。

　　4.協議解碼：一些高級示波器支持協議解碼功能，可以自動識別和解碼常見的通信協議，如I2C、SPI、CAN等。

　　四、常見問題及解決方案

　　捕捉不到信號：檢查信號源連接是否正確，探頭是否接觸不良，觸發條件是否設置正確。

　　波形不穩定：檢查信號源是否穩定，探頭是否接觸良好，嘗試調整觸發條件或時間刻度。

　　噪聲太大：檢查信號源是否有干擾，嘗試使用屏蔽線或接地線，增加波形平均次數。

　　測量結果不準確：檢查探頭補償是否正確，信號源是否穩定，嘗試調整測量參數。

　　本文詳細介紹了如何使用普源示波器進行波形捕捉，從基礎操作到高級應用，幫助用戶全面掌握示波器的使用，提升信號分析效率。掌握示波器的使用，對于電子工程師而言至關重要，不僅可以幫助快速定位問題，還可以深入分析信號特征，推動產品設計和研發，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
