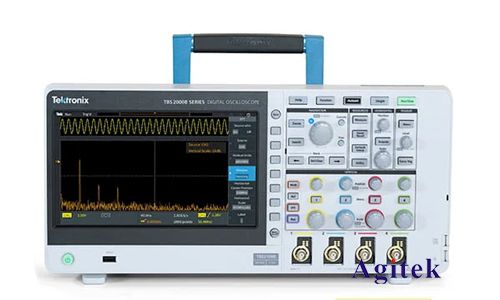

泰克示波器是電子工程師必不可少的工具，它能夠以圖形化的方式展現電信號隨時間變化的波形，為我們提供直觀的分析和理解。在許多應用場景中，我們需要觀察和分析信號在不同時間點的特征，而泰克示波器提供的波形延遲功能則可以幫助我們實現這一目標。本文將深入探討泰克示波器波形延遲的原理、使用方法以及應用場景，并輔以具體實例進行說明。

　　一、波形延遲功能概述

　　波形延遲是指將示波器顯示的波形相對于實際信號延遲一段時間，從而使工程師可以觀察到發生在信號特定時間點之前或之后的細節。泰克示波器通常提供兩種主要的波形延遲模式：

　　1.延遲觸發：延遲觸發模式允許您將觸發點延遲一定的時間，從而觀察到觸發點之前或之后的信號細節。這對于分析信號的上升沿或下降沿、測量信號的脈沖寬度以及觀察特定事件的觸發時間等場景非常有用。

　　2.延遲線：延遲線模式允許您將整個波形的顯示延遲一定的時間，從而觀察到發生在信號特定時間點之前的細節。這對于分析信號的起始部分、觀察信號的瞬態響應以及比較不同時間點的信號特征等場景非常有用。

　　二、波形延遲功能的應用場景

　　波形延遲功能在各種電子工程應用場景中發揮著重要作用，以下列舉幾個常見的應用示例：

　　1.嵌入式系統調試：在調試嵌入式系統時，工程師需要觀察特定事件發生的瞬間，而波形延遲功能可以幫助他們觀察觸發點之前的信號細節，例如代碼執行的時間、數據傳輸?shù)臓顟B(tài)等，從而快速定位問題所在。

　　2.信號完整性分析：在高速數字電路設計中，信號完整性至關重要。通過波形延遲功能，工程師可以觀察信號的上升沿或下降沿變化，以及信號的振鈴、毛刺等瞬態現象，從而評估信號完整性并優化設計。

　　3.脈沖寬度調制（PWM）信號分析：在電機控制、電源管理等領域，PWM信號廣泛應用。波形延遲功能可以幫助工程師觀察PWM信號的周期、占空比等參數，并分析PWM信號的頻率特性和時域特性。

　　4.通信系統測試：在通信系統測試中，波形延遲功能可以幫助工程師觀察信號的起始部分、觀察信號的瞬態響應、測量信號的延遲時間等，從而評估通信系統的性能指標。

　　三、泰克示波器波形延遲功能的使用方法

　　泰克示波器通常提供多種方式來設置波形延遲功能，具體操作步驟取決于示波器的型號和功能。以下是一些通用的設置步驟：

　　1.選擇延遲模式：在示波器的菜單中選擇所需的延遲模式，例如“延遲觸發”或“延遲線”。

　　2.設置延遲時間：根據需要，設置所需的延遲時間。通常可以使用滑塊、旋鈕或輸入框進行設置。

　　3.設置觸發條件：在使用延遲觸發模式時，需要設置觸發條件，例如觸發邊緣、觸發電平等。

　　4.觀察延遲后的波形：設置完延遲參數后，就可以觀察到延遲后的波形。

　　四、使用波形延遲功能的注意事項

　　1.延遲時間選擇：選擇合適的延遲時間是使用波形延遲功能的關鍵。延遲時間過短，無法觀察到足夠的信號細節；延遲時間過長，會導致波形過長而難以分析。

　　2.觸發條件設置：在使用延遲觸發模式時，需要根據具體的應用場景選擇合適的觸發條件，以確保觀察到目標信號細節。

　　3.波形采樣率：示波器的采樣率決定了波形的分辨率。在使用波形延遲功能時，需要確保采樣率足夠高，才能捕捉到信號的細節信息。

　　波形延遲功能是泰克示波器中一項重要的功能，它能夠幫助工程師深入分析信號細節，從而解決各種電子工程問題。本文介紹了波形延遲功能的原理、應用場景、使用方法以及注意事項，希望能幫助工程師更好地理解和應用波形延遲功能，提高工作效率，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
