一、儀器設置

　　1.連接示波器：將示波器探頭連接到被測設備的輸出端，并確保探頭與被測信號匹配。

　　2.選擇合適的測量范圍：根據被測信號的幅值和頻率選擇合適的電壓范圍和時間刻度。

　　3.設置觸發模式：選擇合適的觸發模式，例如邊沿觸發，以確保示波器能夠穩定地捕獲信號。

　　4.開啟數學運算：在示波器菜單中開啟數學運算功能，選擇“峰峰值”或“平均值”等測量指標，用于計算紋波值。

　　二、測試步驟

　　1.加載被測信號：將被測信號加載到示波器上，觀察信號波形。

　　2.設置測量參數：根據被測信號的頻率和幅值，設置示波器的測量參數，例如時間刻度、電壓范圍、觸發電平等。

　　3.測量紋波值：使用示波器的數學運算功能，測量信號的峰峰值或平均值，即為紋波值。

　　4.記錄測試結果：將紋波值、測量參數以及測試條件等信息記錄下來，以便后續分析。

　　三、數據分析

　　1.紋波值分析：根據測試結果，分析紋波值的大小，并將其與設計要求進行比較。

　　2.頻譜分析：可以將示波器設置為頻譜分析模式，觀察紋波信號的頻譜分布，幫助分析紋波產生的原因。

　　3.波形分析：觀察紋波波形，分析其形狀和規律，可以幫助判斷紋波產生的原因，例如電源干擾、負載變化等。

　　四、常見問題解答

　　1.如何選擇合適的示波器探頭？

　　根據被測信號的頻率和幅值選擇合適的探頭，例如高頻探頭、低頻探頭、電流探頭等。

　　2.如何消除示波器自身引入的誤差？

　　使用示波器的校準功能，定期對示波器進行校準，并使用高質量的探頭和連接線。

　　3.如何減少測試過程中的噪聲干擾？

　　盡量將測試環境設置為安靜的環境，并使用屏蔽線連接示波器和被測設備。

　　4.如何提高紋波測試的精度？

　　使用高精度示波器，并選擇合適的測量參數和觸發模式。

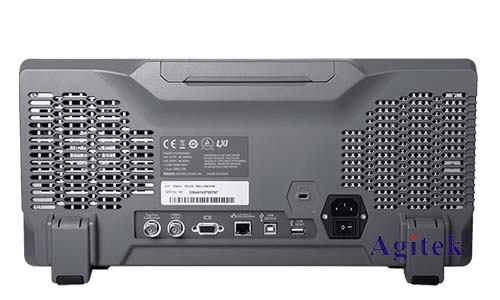

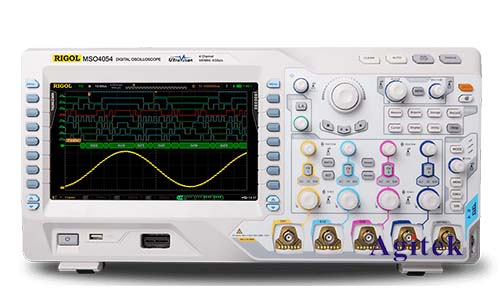

　　普源DS4034示波器是一款功能強大、性價比高的示波器，可以用于測試各種信號的紋波。本文詳細介紹了使用DS4034示波器測試紋波的方法，并結合實際案例進行講解，幫助讀者更好地掌握示波器測試紋波的操作技巧，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
