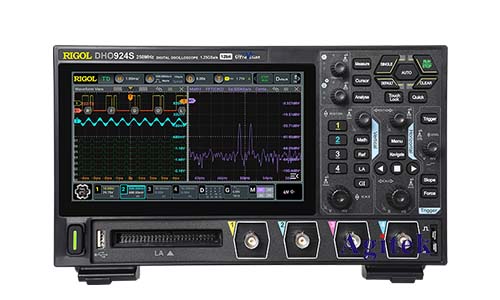

普源DHO914S示波器是一款功能強大的數字示波器，可以用于測試各種信號，包括電流波形。正確設置示波器可以獲得準確可靠的測試結果，以下將詳細介紹使用普源DHO914S示波器測試電流波形時的設置步驟。

　　1.探頭選擇

　　電流波形測試需要使用專門的電流探頭，普源DHO914S示波器支持多種類型的電流探頭，例如：

　　電流探頭(Current Probe):用于測量電流信號，通常使用電流鉗來夾住導線，并通過磁感應原理將電流轉換為電壓信號。

　　分流器(Shunt Resistor):將待測電流通過一個已知電阻，并根據歐姆定律測量電壓降來計算電流。

　　選擇合適的探頭類型取決于測試需求，例如：

　　如果需要測量較大的電流，可以使用電流鉗；

　　如果需要測量較小的電流或具有更高的頻率響應，可以選擇分流器。

　　2.測量參數設置

　　在選擇好探頭后，需要在示波器上設置測量參數，包括：

　　通道選擇:選擇連接電流探頭的通道。

　　測量范圍(Range):設置示波器的測量范圍，需要根據待測電流的幅值進行選擇。

　　垂直耦合(Coupling):一般選擇AC耦合，以避免直流成分影響測量結果。

　　垂直標尺(Vertical Scale):設置每個格子的電壓值，以便于觀察波形細節。

　　水平標尺(Horizontal Scale):設置每個格子的時間值，以便于觀察波形的頻率和相位。

　　3.觸發設置

　　觸發設置可以幫助用戶捕捉到特定的波形事件，在電流波形測試中，可以使用以下觸發方式：

　　邊沿觸發:觸發信號上升或下降沿的特定電平。

　　斜率觸發:觸發信號的上升或下降斜率。

　　脈寬觸發:觸發特定脈寬的信號。

　　4.實際操作示例

　　假設我們需要測量一個直流電機運行時的電流波形，步驟如下：

　　1.使用電流探頭夾住電機電源線，并將探頭連接到示波器的通道1。

　　2.在示波器上設置通道1為AC耦合，測量范圍選擇合適的數值。

　　3.調整垂直和水平標尺，以便清晰地觀察波形。

　　4.設置觸發方式為邊沿觸發，觸發電平設置為電機正常運行時的電流值。

　　5.啟動電機，示波器將顯示電機的電流波形。

　　5.注意事項

　　使用電流探頭時，需要確保探頭與導線接觸良好，避免信號丟失。

　　在設置測量參數時，需要根據實際情況進行調整，以獲得**的測量結果。

　　使用示波器進行測試時，需要注意安全操作，避免觸碰高壓部件。

　　本文詳細介紹了使用普源DHO914S示波器測試電流波形的設置步驟，涵蓋了探頭選擇、測量參數設置、觸發設置等方面，并附帶實際操作示例和注意事項。希望本文能幫助用戶更好地理解示波器在電流波形測試中的應用，并獲得準確可靠的測試結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
