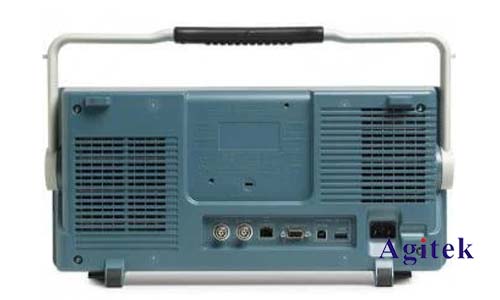

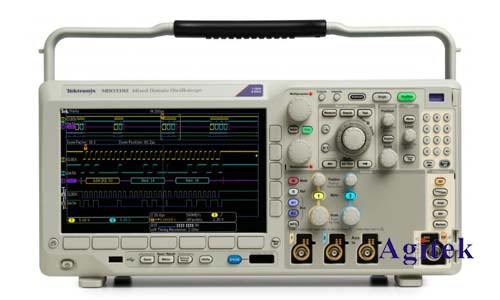

泰克MDO3014是一款功能強大的混合域示波器，其強大的功能和直觀的界面使其成為各種應用中進行電壓測量和分析的理想工具。本文將詳細介紹使用泰克MDO3014示波器進行電壓測量的步驟，涵蓋基本操作和高級功能，旨在幫助用戶充分發揮該示波器的潛力。

　　一、連接與設置

　　連接被測電路：確保示波器與被測電路正確連接。使用示波器的探頭連接到被測信號點。為了獲得**測量結果，建議使用匹配被測信號阻抗的探頭。

　　選擇通道和耦合方式：

　　在示波器屏幕上，選擇要使用的通道，例如CH1、CH2等。

　　選擇合適的耦合方式：

　　交流耦合(AC)：適用于測量交流信號，屏蔽直流分量。

　　直流耦合(DC)：適用于測量直流信號和交流信號。

　　設置探頭衰減系數：

　　使用探頭上的旋鈕調整探頭衰減系數。

　　確保探頭衰減系數與示波器上的探頭設置相匹配，以獲得準確的電壓測量結果。

　　選擇合適的電壓量程：

　　根據被測信號的電壓幅度選擇合適的電壓量程。

　　確保選擇的量程能夠覆蓋信號的最大值，避免信號被截?cái)唷?/span>

　　設置觸發：

　　選擇合適的觸發類型，例如邊沿觸發、斜率觸發、脈沖寬度觸發等。

　　設置觸發電平，以確保示波器能夠捕獲到所需的信號。

　　二、基本操作

　　顯示波形：連接好探頭并設置好通道和量程后，示波器會顯示被測信號的波形。

　　測量電壓：

　　使用光標測量：使用示波器上的光標，可以通過手動移動光標來測量信號的峰值、谷值、周期等參數。

　　使用自動測量：示波器提供了多種自動測量功能，例如峰值電壓、有效值、頻率、占空比等。選擇所需測量參數并點擊“測量”按鈕即可獲得測量結果。

　　調整顯示：

　　調整時間軸：通過調整“時間刻度”參數，可以放大或縮小時間軸，方便觀察信號細節。

　　調整垂直軸：通過調整“電壓刻度”參數，可以放大或縮小垂直軸，方便觀察信號幅度變化。

　　三、高級功能

　　數學運算：

　　泰克MDO3014示波器支持多種數學運算，例如加法、減法、乘法、除法、傅里葉變換等。

　　通過數學運算，可以對信號進行進一步分析，例如計算兩個信號的相位差、信號的頻譜分析等。

　　波形分析工具：

　　示波器內置了豐富的波形分析工具，例如頻譜分析儀、協議分析儀、邏輯分析儀等。

　　利用這些工具，可以深入分析信號的頻率成分、協議類型、邏輯狀態等信息。

　　自動測量功能：

　　示波器提供多種自動測量功能，可以自動測量信號的峰值電壓、有效值、頻率、占空比等參數，并可以自動生成報告。

　　波形存儲和導出：

　　示波器支持波形存儲和導出功能，方便用戶將測量結果保存并分享給其他人。

　　四、常見問題解答

　　探頭如何選擇？

　　選擇探頭時，需要考慮被測信號的類型、頻率、阻抗等因素。

　　對于低頻信號，可以使用普通的被動探頭；對于高頻信號，則需要使用主動探頭。

　　探頭的阻抗應與被測電路的阻抗相匹配，以避免信號反射和衰減。

　　如何避免測量誤差？

　　確保探頭連接牢固，并使用正確的探頭衰減系數。

　　選擇合適的電壓量程，避免信號被截?cái)唷?/span>

　　使用合適的觸發方式和觸發電平，確保示波器能夠準確地捕獲到信號。

　　如何進行頻譜分析？

　　選擇示波器的“頻譜分析儀”功能，并將被測信號連接到示波器。

　　設置合適的頻率范圍和分辨率。

　　示波器會顯示信號的頻譜，可以觀察信號的頻率成分。

　　泰克MDO3014示波器是一款功能強大的工具，可以用于進行各種電壓測量和分析。本文介紹了使用泰克MDO3014示波器進行電壓測量的基本操作和高級功能，并提供了一些常見問題的解答。相信通過本文的介紹，用戶可以更深入地了解和使用泰克MDO3014示波器，從而提高工作效率和測量精度，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
