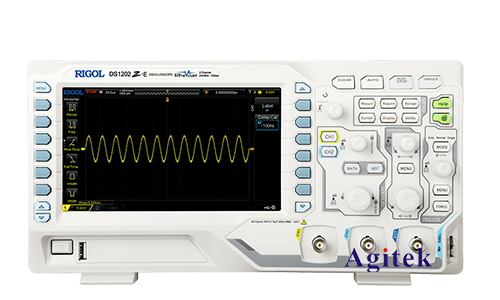

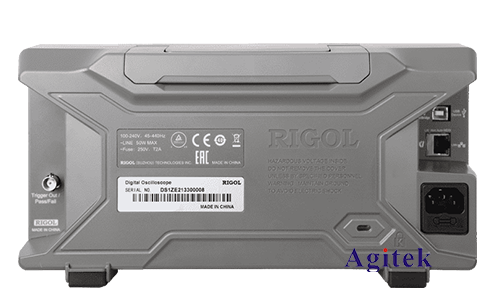

普源DS1102Z-E示波器是一款功能強大、操作簡便的入門級示波器，廣泛應用于電子工程、教學科研等領域。紋波測試是示波器一項重要功能，用于測量直流信號中疊加的交流信號，例如電源紋波、音頻信號等。本文將介紹如何使用普源DS1102Z-E示波器進行紋波測試，并分享一些實用的技巧。

　　準備工作

　　在進行紋波測試之前，需要準備好以下設備和工具：

　　普源DS1102Z-E示波器

　　被測信號源：例如電源、音頻發生器等

　　測試探頭：示波器探頭或其他適合的探頭

　　連接線：用于連接信號源和示波器

　　操作步驟

　　1.連接電路:將被測信號源與示波器的通道輸入連接，并確保連接線牢固可靠。

　　2.設置示波器:

　　打開示波器電源，選擇合適的測量通道，并設置通道耦合方式為AC耦合。

　　調整示波器的時基和垂直刻度，使信號波形清晰可見。

　　選擇合適的測量模式，例如FFT(快速傅里葉變換)模式，用于分析信號的頻率成分。

　　3.測量紋波:

　　利用示波器自帶的測量功能，測量信號的峰峰值電壓（Vp-p），或使用示波器的FFT模式，分析紋波信號的頻率和幅值。

　　對于電源紋波，通常測量其峰峰值電壓，并將其與電源規格進行比較，以評估其質量。

　　4.分析結果:

　　根據測量結果，分析紋波信號的頻率、幅值等特性，并判斷其是否符合要求。

　　若紋波過大，需要分析其原因并采取措施進行改善。

　　技巧分享

　　選擇合適的探頭:選擇合適的探頭可以有效減少測量誤差，例如，使用高阻抗探頭可以有效地測量高阻抗信號。

　　設置合適的測量模式:根據測試需求選擇合適的測量模式，例如，F(xiàn)FT模式可以分析信號的頻率成分，而直流耦合模式可以測量信號的平均值。

　　合理調整時間刻度:將時間刻度調整到合適的范圍，可以有效地觀察信號的細節。

　　利用示波器的輔助功能:利用示波器的輔助功能，例如數學運算功能、觸發功能等，可以幫助更準確地測量和分析紋波信號。

　　應用場景

　　電源紋波測量:測量電源輸出電壓的紋波，評估其質量。

　　音頻信號分析:分析音頻信號的頻率和幅值，判斷其音質。

　　電路故障診斷:通過分析信號的紋波，幫助診斷電路故障。

　　教學科研:在教學科研中，用于演示和分析紋波現象。

　　使用普源DS1102Z-E示波器進行紋波測試是一項簡單易行的任務，掌握本文介紹的步驟和技巧，可以幫助您快速完成紋波測試，并分析其特性，從而更好地了解信號的質量和電路的運行狀態，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
