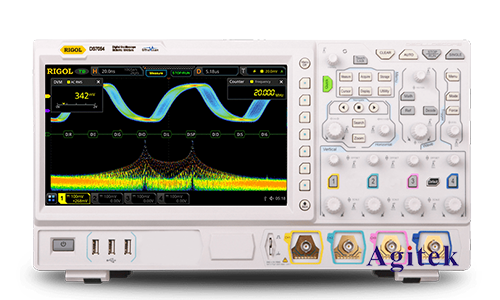

普源MSO7024是一款功能強大的數字存儲示波器，其內置的FFT功能可以方便地將時域信號轉換為頻域信號，進行頻譜分析。本文將詳細介紹如何利用MSO7024示波器進行頻域波形調制，并探討相關技巧和注意事項，以幫助用戶更好地利用其進行頻譜分析和信號處理。

　　一、FFT分析設置

　　1.開啟FFT功能:在示波器界面中，找到"FFT"選項并將其開啟。

　　2.選擇FFT窗口類型:MSO7024提供了矩形窗、漢寧窗、黑曼窗等多種窗口類型，用戶可以根據信號特點選擇合適的窗口類型。

　　3.設置FFT點數:FFT點數決定了頻譜分析的頻率分辨率。點數越多，分辨率越高，但計算時間也越長。

　　4.設置FFT平均次數:平均多次FFT結果可以有效降低噪聲，提高信噪比。

　　5.設置頻率范圍:用戶可以根據需要設置顯示的頻率范圍，以聚焦于感興趣的頻段。

　　二、帶寬選擇

　　示波器的帶寬直接影響著可分析的頻率范圍。在進行頻譜分析時，需要確保示波器的帶寬大于待測信號的最高頻率。如果帶寬過小，將會出現信號截?cái)喱F(xiàn)象，導致分析結果不準確。

　　三、采樣率調整

　　采樣率決定了示波器每秒鐘采集數據的次數，它與頻率分辨率密切相關。采樣率越高，頻率分辨率越高，但數據量也越大，對存儲空間要求更高。因此，在進行頻譜分析時，應根據信號的特點選擇合適的采樣率，以獲得**的分析效果。

　　四、觸發方式

　　合適的觸發方式可以確保示波器在信號的特定時間點開始采集數據，從而獲得準確的頻譜信息。常用的觸發方式包括邊緣觸發、斜率觸發、脈沖寬度觸發等，用戶可以根據信號特點選擇合適的觸發方式。

　　五、實際操作步驟

　　1.連接信號源:將待測信號連接到示波器通道。

　　2.設置示波器參數:設置合適的探頭補償、垂直增益、時間刻度等參數。

　　3.開啟FFT功能:在示波器界面中開啟FFT功能，并設置相關參數。

　　4.觸發信號:使用合適的觸發方式，確保示波器在信號的特定時間點開始采集數據。

　　5.觀察頻譜圖:在FFT分析結果中觀察信號的頻譜信息，例如頻率、幅度、相位等。

　　六、注意事項

　　1.信號頻率:確保信號頻率在示波器帶寬范圍內。

　　2.采樣率:選擇合適的采樣率，以獲得足夠高的頻率分辨率。

　　3.觸發方式:選擇合適的觸發方式，以確保采集到正確的信號片段。

　　4.FFT點數:根據需要選擇合適的FFT點數，以平衡頻率分辨率和計算時間。

　　5.窗口類型:選擇合適的窗口類型，以減少頻譜泄漏現象。

　　普源MSO7024示波器內置的FFT功能可以方便地進行頻譜分析，用戶可以通過調整FFT參數、帶寬選擇、采樣率設置、觸發方式等，獲得準確的頻域波形信息。掌握這些技巧可以有效地提高頻譜分析效率，為信號處理和故障診斷提供更加準確和可靠的依據，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
