差分信號是一種廣泛應用于高速電子系統中的信號傳輸方式，它通過兩個信號線上的電壓差來傳遞信息。相較于單端信號，差分信號具有抗噪聲、抗干擾能力強，傳輸距離更遠等優勢，因此在現代高速電路設計中得到了廣泛的應用。

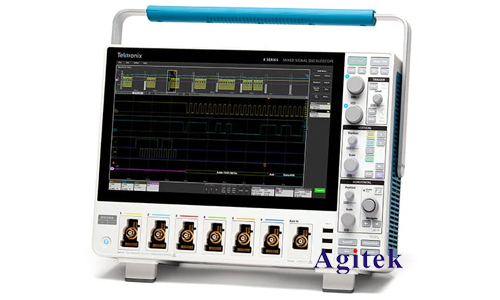

　　泰克MDO32示波器是一款功能強大的混合域示波器，它配備了豐富的測量功能和分析工具，能夠有效地測量和分析差分信號。本文將詳細介紹如何使用泰克MDO32示波器測量差分信號，并提供一些實用技巧和應用場景。

　　一、差分信號測量基礎

　　在使用示波器測量差分信號之前，我們需要了解一些基本的知識：

　　差分信號的特點：差分信號通常由一對信號線構成，信號通過兩條信號線上的電壓差來傳遞，而信號線的公共模式電壓（Common Mode Voltage）對信號傳遞沒有影響。

　　差分信號測量方法：測量差分信號需要使用差分探頭，它可以同時測量兩條信號線上的電壓，并計算出兩條信號線之間的電壓差，即差分信號。

　　示波器設置：為了準確地測量差分信號，我們需要設置示波器的觸發模式、時間刻度、電壓刻度等參數。

　　二、使用泰克MDO32示波器測量差分信號

　　使用泰克MDO32示波器測量差分信號，主要步驟如下：

　　1.連接探頭：將差分探頭連接到示波器的通道上，確保探頭接線正確，并根據實際情況選擇合適的探頭類型和探頭衰減比。

　　2.設置觸發模式：選擇合適的觸發模式，例如邊沿觸發、斜率觸發、脈寬觸發等。根據實際情況選擇合適的觸發信號，例如差分信號的上升沿或下降沿，確保示波器能夠準確地捕捉到所需信號。

　　3.設置時間刻度和電壓刻度：調整時間刻度和電壓刻度，使信號波形能夠清晰地顯示在示波器屏幕上。

　　4.測量差分信號：使用示波器內置的測量功能，例如電壓測量、時間測量、頻率測量等，對差分信號進行測量。

　　5.分析信號：使用示波器的分析功能，例如頻譜分析、眼圖分析、抖動分析等，對差分信號進行深入分析。

　　三、差分信號測量技巧

　　為了獲得更加準確的差分信號測量結果，我們還可以使用一些技巧：

　　使用合適的探頭：選擇合適的差分探頭至關重要，它能夠有效地降低噪聲和干擾，提高測量精度。

　　校準探頭：確保探頭已經校準，這能夠確保探頭的精度和測量結果的準確性。

　　選擇合適的阻抗匹配：為了避免信號反射，需要選擇與電路阻抗相匹配的探頭和示波器輸入阻抗。

　　降低噪聲和干擾：盡量減少周圍環境的噪聲和干擾，例如電磁干擾、靜電干擾等。

　　四、差分信號測量應用

　　差分信號測量技術在高速電子系統中具有廣泛的應用，例如：

　　高速串行總線測試：如PCIe、SATA、USB3.0等高速總線，可以通過差分信號測量來測試信號完整性，如眼圖、抖動等。

　　高速數據采集系統：在高速數據采集系統中，差分信號測量技術能夠提高數據采集精度和抗干擾能力。

　　通信系統測試：在通信系統中，差分信號測量技術可以用于測試信號質量、誤碼率等參數。

　　泰克MDO32示波器是一款功能強大的混合域示波器，它能夠有效地測量和分析差分信號。本文詳細介紹了如何使用泰克MDO32示波器測量差分信號，并提供了一些實用技巧和應用場景。通過正確使用差分信號測量技術，我們可以更好地理解和應用差分信號，提高電子系統的性能和可靠性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
