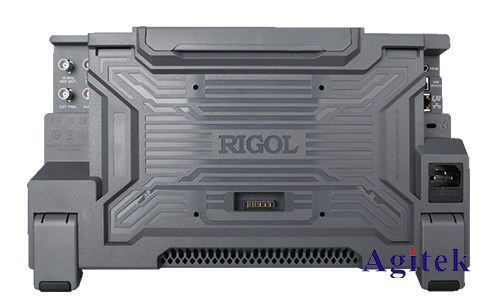

普源MHO5104示波器是一款功能強大的數字示波器，廣泛應用于電子電路的設計、調試和維護。但在實際使用過程中，用戶有時會遇到波形反相顯示的問題，這會造成測量結果的錯誤和分析的困難。本文將深入探討MHO5104示波器波形反相顯示的原因和解決方法，為用戶提供便捷的排查和解決思路。

　　一、波形反相顯示的現象

　　波形反相顯示指的是示波器顯示的波形與實際信號的波形相位相反。具體表現為：

　　正弦波信號：顯示的正弦波波峰出現在實際信號波谷的位置，波谷出現在實際信號波峰的位置。

　　方波信號：顯示的方波信號的高電平部分出現在實際信號的低電平部分，低電平部分出現在實際信號的高電平部分。

　　二、波形反相顯示的原因

　　MHO5104示波器波形反相顯示主要有以下幾種原因：

　　1.探頭接反：示波器探頭一般都有一個接地端和一個信號端，如果將探頭接反，就會導致波形反相顯示。

　　2.探頭連接線故障：示波器探頭連接線內部可能存在短路或斷路，導致信號傳輸出現問題，從而造成波形反相。

　　3.示波器設置錯誤：示波器本身的設置，比如耦合方式、觸發方式、通道極性等，可能存在錯誤，導致波形反相顯示。

　　4.信號源問題：信號源本身可能存在問題，例如輸出信號的極性與預期不符，也會導致波形反相顯示。

　　5.示波器內部故障：示波器內部電路可能出現故障，例如放大器或信號處理電路出現問題，也會導致波形反相顯示。

　　三、波形反相顯示的解決方法

　　針對以上原因，我們可以采取以下措施來解決波形反相顯示的問題：

　　1.檢查探頭接線：確保探頭連接正確，接地端連接到信號源的接地端，信號端連接到信號源的信號端。

　　2.更換探頭或連接線：如果懷疑探頭或連接線存在故障，可以更換新的探頭或連接線進行測試。

　　3.檢查示波器設置：檢查示波器的耦合方式、觸發方式、通道極性等設置，確保設置正確。

　　4.檢查信號源：檢查信號源的輸出信號，確認其極性是否符合預期。

　　四、注意事項

　　在使用示波器進行測量時，要注意探頭的接線方式，確保連接正確。

　　定期檢查探頭和連接線，確保其工作正常。

　　仔細閱讀示波器說明書，熟悉其設置和操作方法。

　　本文詳細介紹了普源MHO5104示波器波形反相顯示的現象、原因和解決方法。用戶在遇到波形反相顯示的問題時，可以根據本文提供的步驟進行排查，并采取相應的解決措施。同時，建議用戶定期檢查探頭和連接線，并仔細閱讀示波器說明書，以確保測量結果的準確性和可靠性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
