普源示波器U盤保存波形

發布日期:2024-09-18 16:52:09         瀏覽數:

  普源示波器作為實驗室和工程領域常用的測試儀器,其強大的數據采集和分析功能為用戶提供了極大的便利。在實際應用中,用戶往往需要將采集到的波形數據保存下來以便后續分析或存檔。本文將以普源示波器為例,詳細介紹如何將波形數據保存到U盤,并提供一些操作技巧和注意事項。

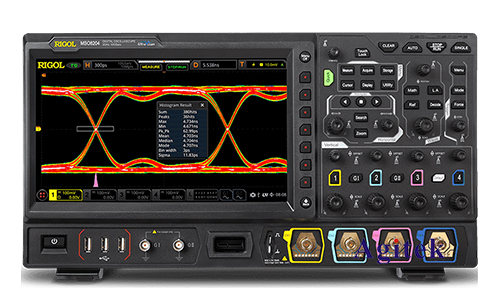

普源示波器U盤保存波形(圖1)

  一、準備工作

  1.連接U盤:將U盤插入示波器背面的USB接口。

  2.確認U盤格式:確保U盤格式為FAT32,以兼容示波器文件系統。

  3.檢查示波器版本:部分型號的示波器需要更新至最新版本才能支持U盤保存波形功能,請參考用戶手冊或官網信息進行更新。

  二、操作步驟

  1.進入波形保存菜單

  不同型號的示波器操作菜單可能略有差異,但總體步驟相似。

  以普源示波器DSO5000系列為例:

  按下“MENU”鍵進入主菜單,選擇“Utility”選項。

  進入“Utility”菜單后,選擇“Save/Load”選項。

  選擇“Save Data”選項。

  2.選擇保存方式

  示波器通常提供兩種保存方式:

  保存為波形文件(.csv/.txt):此方式保存的是波形數據,包括時間和電壓值,適用于數據分析。

  保存為波形圖像(.bmp/.jpg):此方式保存的是波形圖像,方便直觀查看。

  3.選擇保存路徑

  進入“Save Data”菜單后,選擇“USB”選項。

  選擇“U盤”選項。

  在U盤目錄下選擇保存位置,或新建文件夾進行保存。

  4.設置保存參數

  文件名:設定波形文件的名稱。

  文件類型:選擇保存的波形文件類型。

  數據格式:選擇數據格式,如CSV、TXT等。

  5.開始保存

  點擊“Save”按鈕,示波器將開始將波形數據保存到U盤。

  保存完成后,示波器會提示成功信息。

  三、注意事項

  在保存數據前,建議先備份U盤中的重要文件,避免數據丟失。

  確保U盤剩余空間足夠,否則無法保存數據。

  保存過程中不要拔出U盤,避免文件損壞。

  不同型號的示波器操作步驟可能略有差異,請參考對應用戶手冊進行操作。

  四、常見問題及解決方法

  無法識別U盤:確保U盤連接正確,并嘗試更換U盤。

  保存失敗:檢查U盤剩余空間是否足夠,或嘗試重新格式化U盤。

  文件無法打開:確認文件類型是否正確,并嘗試使用合適的軟件打開。

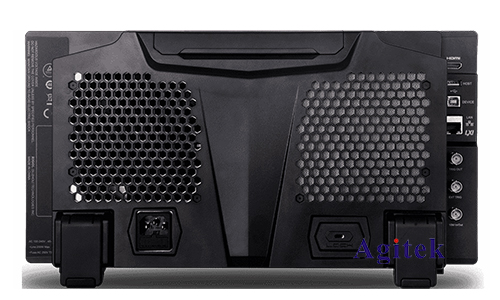

普源示波器U盤保存波形(圖2)

  通過以上步驟,用戶可以輕松將普源示波器采集到的波形數據保存到U盤,方便后續數據分析和共享。在使用過程中,請仔細閱讀用戶手冊并注意相關操作步驟和注意事項,確保數據保存安全可靠,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
