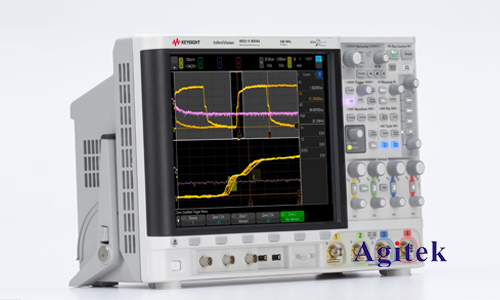

是德科技MSOX4154A示波器是一款功能強大的數字示波器，可用于各種電子電路的測量和分析。在使用示波器進行信號測量時，幅值是一個重要的參數，它反映了信號的振幅大小。本文將詳細介紹MSOX4154A示波器幅值計算方法，并探討影響幅值測量的關鍵因素。

　　1.垂直刻度(Vertical Scale)

　　示波器垂直刻度代表了屏幕上每個垂直格代表的電壓值。例如，如果垂直刻度設置為1 V/div，則屏幕上每個垂直格代表1伏特。

　　2.探頭衰減(Probe Attenuation)

　　探頭是連接示波器與被測信號的橋梁。探頭通常具有衰減功能，這會影響示波器顯示的信號幅值。探頭衰減系數通常標注在探頭上，例如10:1或1:1。

　　計算方法:

　　實際信號幅值=示波器顯示幅值探頭衰減系數

　　例如，如果探頭衰減系數為10:1，示波器顯示的信號幅值為2個垂直格，則實際信號幅值為210=20伏特。

　　3.耦合方式(Coupling Mode)

　　示波器提供多種耦合方式，包括DC、AC和Ground。

　　DC耦合:顯示信號的直流和交流部分。

　　AC耦合:僅顯示信號的交流部分，直流部分被濾除。

　　Ground耦合:將信號接地。

　　耦合方式會影響示波器顯示的信號幅值，尤其是對于帶有直流偏置的信號。

　　4.校準(Calibration)

　　示波器需要定期校準以確保測量精度。校準涉及調整示波器內部電路，使顯示的信號幅值與實際信號幅值一致。

　　校準的重要性:

　　確保測量結果的準確性。

　　提高示波器性能。

　　延長示波器使用壽命。

　　5.提高幅值測量精度的技巧

　　選擇合適的探頭:應根據被測信號的頻率和幅值選擇合適的探頭，確保探頭具有足夠帶寬和電壓量程。

　　調整垂直刻度:將垂直刻度調整到合適的范圍，使信號在屏幕上占據大部分空間，以便于觀察和測量。

　　校準示波器:定期校準示波器，確保測量結果的準確性。

　　使用示波器提供的自動測量功能:示波器通常提供自動測量功能，可以幫助您快速準確地測量信號幅值。

　　是德科技MSOX4154A示波器是一款功能強大的儀器，可以提供準確的信號幅值測量。通過理解示波器的工作原理，選擇合適的探頭、調整垂直刻度和校準示波器，可以提高幅值測量的精度，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
