是德任意波形發生器的脈沖寬度調節

發布日期:2024-09-25 16:58:59         瀏覽數:

  Keysight任意波形發生器作為一種強大的測試儀器,在電子設計、測試和研究領域發揮著不可或缺的作用。其能夠產生各種復雜波形,包括正弦波、方波、三角波、鋸齒波等,并提供豐富的調節功能,例如頻率、幅度、相位以及脈沖寬度等。其中,脈沖寬度調節(Pulse Width Modulation,PWM)是一個非常重要的功能,它在電子設計中有著廣泛的應用,例如電機控制、電源轉換、信號調制等。

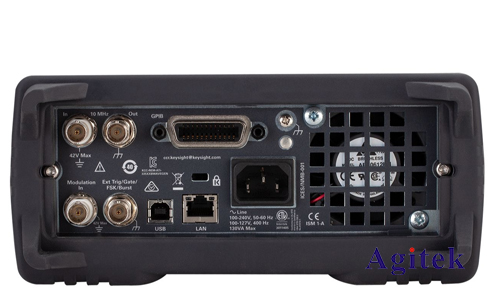

是德任意波形發生器的脈沖寬度調節(圖1)

  一、脈沖寬度調制(PWM)原理

  PWM是一種通過改變脈沖寬度來改變信號平均值的調制技術。在一個周期內,脈沖寬度代表了信號處于高電平的時間比例,而低電平的時間比例則由周期減去脈沖寬度得到。通過改變脈沖寬度,可以改變信號的平均值,從而實現對負載的控制。

  例如,在一個周期內,脈沖寬度為周期的一半,則信號的平均值為其峰值的50%。如果脈沖寬度增加到周期的三分之二,則信號的平均值為其峰值的66.7%。

  二、Keysight任意波形發生器中的脈沖寬度調節

  Keysight任意波形發生器提供了多種方法實現脈沖寬度調節,具體方法取決于型號和功能。常見的調節方法包括:

  直接調節脈沖寬度:許多Keysight任意波形發生器提供專門的控制界面,用于直接輸入和調節脈沖寬度。用戶可以直接設定脈沖寬度,并通過波形顯示器查看調節結果。

  使用脈沖寬度調制模式:一些Keysight任意波形發生器提供PWM模式,用戶可以選擇特定的PWM頻率和占空比,儀器會自動生成相應的脈沖波形。

  編程控制:Keysight任意波形發生器支持多種編程接口,例如SCPI命令、IVI-COM驅動等,用戶可以通過編程代碼來控制脈沖寬度。

  三、Keysight任意波形發生器脈沖寬度調節的應用

  Keysight任意波形發生器的脈沖寬度調節功能在許多領域都有著重要的應用:

  電機控制:利用PWM控制電機轉速,通過改變脈沖寬度來調節電機施加的電壓,從而控制電機轉速。

  電源轉換:PWM廣泛應用于電源轉換器中,通過改變脈沖寬度來控制輸出電壓和電流,實現電源轉換功能。

  信號調制:PWM可以用于信號調制,例如將數字信號轉換為模擬信號,或者將音頻信號進行數字化。

  數字電路測試:利用PWM生成不同占空比的脈沖信號,用于測試數字電路的響應特性。

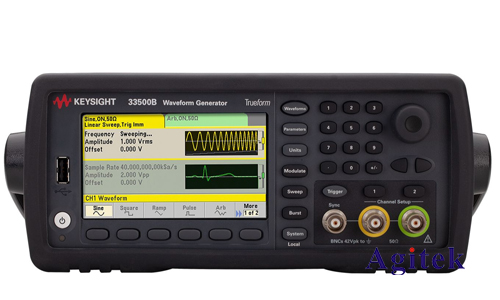

是德任意波形發生器的脈沖寬度調節(圖2)

  Keysight任意波形發生器強大的脈沖寬度調節功能為電子設計、測試和研究提供了多種可能性。通過靈活的調節方法和豐富的應用場景,Keysight任意波形發生器能夠幫助用戶進行更加高效、準確的電子測試和研究,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
