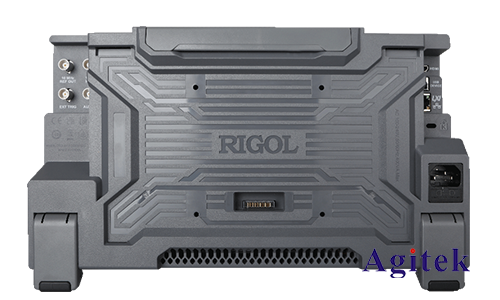

普源MHO5104示波器作為一款經濟實惠且功能強大的數字示波器，其穩定波形的獲取對于準確的測量和分析至關重要。影響波形穩定性的因素眾多，涵蓋了儀器自身設置、探頭連接、被測信號特性以及環境因素等方面。下面將深入探討這些因素，并提供相應的解決方案，幫助用戶獲得清晰、穩定的示波器顯示。

　　一、儀器自身設置對波形穩定性的影響

　　MHO5104示波器內部設置的合理性直接決定了波形的穩定程度。以下幾個關鍵參數需要仔細調整：

　　觸發設置:觸發是獲取穩定波形的關鍵。不正確的觸發設置會導致波形抖動、不穩定甚至完全無法顯示。需要根據被測信號的特性選擇合適的觸發類型（例如邊沿觸發、脈寬觸發、視頻觸發等），觸發電平、觸發模式（單次、自動、正常）也需要根據實際情況進行調整。如果信號頻率較低，可以選擇自動模式；如果需要捕捉特定事件，則應選擇單次或正常模式。觸發電平的設置需要略高于噪聲電平，但不能過高，以免錯過有效的觸發信號。合適的觸發設置能夠確保示波器始終捕捉到相同的信號周期，從而呈現穩定的波形。

　　時間基準設置:時間基準決定了示波器水平軸的縮放比例。時間基準設置過快可能會導致波形顯示過于壓縮，細節難以分辨，也可能因為采樣率不足導致波形失真。設置過慢則可能導致波形顯示過于稀疏，無法完整呈現信號特征。需要根據被測信號的頻率和特性選擇合適的時間基準，保證波形能夠清晰地顯示其主要特征。

　　垂直刻度設置:垂直刻度決定了波形垂直軸的縮放比例。垂直刻度設置不當會導致波形顯示范圍過大或過小，影響觀察效果。合適的垂直刻度應保證波形能夠充分利用屏幕空間，又不至于被噪聲淹沒。建議在觀察波形的同時，根據信號的幅度動態調整垂直刻度。

　　耦合方式:輸入耦合方式（DC、AC、GND）的選擇會直接影響波形的顯示。DC耦合顯示直流分量和交流分量，而AC耦合則會濾除直流分量。GND耦合則將輸入信號接地。選擇合適的耦合方式需要根據被測信號的特性而定。例如，觀察直流信號時應選擇DC耦合；而觀察交流信號且存在直流偏移時，則需要選擇AC耦合以消除直流分量的干擾。

　　帶寬限制:MHO5104示波器具有帶寬限制功能，可以有效地減少高頻噪聲的影響，從而提高波形的清晰度。開啟帶寬限制功能可以改善波形穩定性，但也會損失一部分高頻信號細節。是否開啟帶寬限制需要根據實際情況進行權衡。

　　二、探頭連接對波形穩定性的影響

　　探頭的正確連接和良好的接地對于獲得穩定的波形至關重要。

　　探頭類型選擇:選擇與被測信號特性匹配的探頭類型。例如，對于高頻信號，需要選擇帶寬足夠高的探頭。

　　探頭補償:大多數示波器探頭都需要進行補償，以消除探頭本身對信號的衰減和失真。正確的探頭補償能夠保證波形的準確性和穩定性。需要按照探頭的說明書進行補償操作。

　　探頭接地:良好的接地能夠有效地減少噪聲干擾，提高波形的穩定性。確保探頭和被測電路都具有良好的接地連接。

　　三、被測信號特性對波形穩定性的影響

　　被測信號本身的特性也會影響波形的穩定性。

　　信號頻率:過高的信號頻率可能會超過示波器的采樣率，導致波形失真或不穩定。需要選擇合適的采樣率和時間基準。

　　信號幅度:信號幅度過大或過小都可能導致波形顯示不理想。需要根據信號幅度調整垂直刻度。

　　信號噪聲:信號中存在較多的噪聲也會影響波形的穩定性。可以考慮使用濾波器或降低噪聲源來改善信號質量。

　　四、環境因素對波形穩定性的影響

　　環境因素，例如電磁干擾、溫度波動等，也會影響波形的穩定性。

　　電磁干擾:電磁干擾可能會導致波形出現噪聲或畸變。需要采取相應的抗干擾措施，例如屏蔽線纜、遠離強電磁場等。

　　溫度波動:溫度波動可能會影響示波器的性能，從而影響波形的穩定性。需要保持穩定的工作環境溫度。

　　通過仔細檢查以上四個方面，并根據實際情況進行調整，可以有效地提高普源MHO5104示波器波形的穩定性，從而獲得準確可靠的測量結果。記住，穩定波形的獲取是一個系統工程，需要對各個環節進行全面的考慮和優化，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
