是德科技（Keysight）的頻譜分析儀作為射頻和微波測量領域的標桿產品，其強大的功能和精準的測量能力離不開合理的觸發模式選擇。合適的觸發模式能夠顯著提高測量效率、準確度，并有效分離感興趣的信號，從而獲取更可靠的測試結果。本文將深入探討是德頻譜分析儀的各種觸發模式，分析其各自的特點、適用場景以及優缺點。

　　觸發模式概述

　　頻譜分析儀的觸發功能決定了儀器何時開始采集數據。不同的觸發模式對應著不同的觸發條件，從而決定了采集數據的起始點和持續時間。選擇合適的觸發模式是獲得高質量測量結果的關鍵步驟。常見的觸發模式包括：

　　自由運行(Free Run):這是最簡單的觸發模式，儀器持續采集數據，無需外部觸發信號。這種模式適合快速瀏覽頻譜，或者觀察信號的長期變化趨勢，但無法保證每次采集的數據都包含感興趣的信號。其缺點在于數據冗余較大，分析效率較低，且無法對特定事件進行精確捕捉。

　　內部觸發(Internal Trigger):儀器根據其內部設定的條件進行觸發，例如達到特定幅度或頻率。這種模式適合觀察特定信號事件，例如脈沖信號的出現，或特定頻率成分的出現。但是，內部觸發門限的設定需要謹慎，不當?shù)脑O(shè)定可能導致觸發丟失或觸發過多。

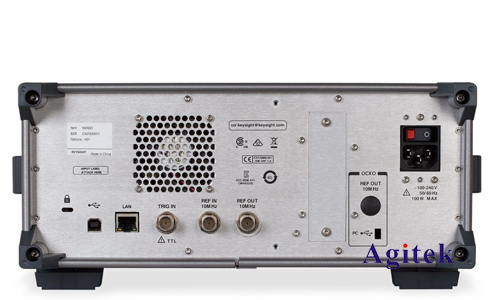

　　外部觸發(External Trigger):儀器通過外部觸發信號進行觸發。這種模式常用于同步多臺儀器，或者對外部事件進行精確的測量。外部觸發信號可以是TTL電平信號或其它自定義信號，其精確度取決于外部觸發源的質量。這種模式能夠保證所有儀器同步采集數據，提高測量精度，尤其適用于需要時間同步的復雜測試系統。

　　視頻觸發(Video Trigger):基于特定視頻信號的特性，例如電平變化或特定模式的出現，進行觸發。這種模式常用于電視信號、視頻信號等特定應用場景，能夠精確捕獲視頻信號中的特定事件。

　　邊緣觸發(Edge Trigger):基于外部觸發信號的上升沿或下降沿進行觸發。這是外部觸發模式的一種，具有更高的精度和更快的響應速度，適合對高速信號進行精確測量。

　　脈沖觸發(Pulse Trigger):基于外部觸發信號的脈沖寬度和形狀進行觸發。這種模式可以過濾掉干擾信號，只觸發目標脈沖信號。

　　軟件觸發(Software Trigger):通過儀器的軟件界面進行觸發，可以根據用戶的需求設定不同的觸發條件。這種模式提供了更高的靈活性，但需要用戶對儀器軟件有一定的了解。

　　不同觸發模式的適用場景

　　選擇合適的觸發模式取決于具體的測試需求。以下是一些常見場景和對應的推薦觸發模式：

　　快速頻譜掃描：自由運行模式適合快速瀏覽頻譜，了解信號的整體情況。

　　測量脈沖信號參數：內部觸發或外部觸發模式，根據脈沖信號的特性選擇合適的觸發條件，例如脈沖幅度或上升沿。

　　多儀器同步測量：外部觸發模式，保證所有儀器同步采集數據，提高測量精度。

　　電視信號或視頻信號分析：視頻觸發模式，能夠精確捕獲視頻信號中的特定事件。

　　精確測量特定事件：邊緣觸發或脈沖觸發模式，可以精確捕捉感興趣的信號事件。

　　復雜測試場景，需要自定義觸發條件：軟件觸發模式，提供更高的靈活性，但需要一定的編程技能。

　　優化觸發設置的關鍵參數

　　除了選擇合適的觸發模式之外，還需要對觸發參數進行合理的設置，才能獲得**的測量結果。關鍵參數包括：

　　觸發電平(Trigger Level):設定觸發發生的信號電平。過高會導致觸發丟失，過低會導致觸發過多。需要根據信號特性進行調整。

　　觸發斜率(Trigger Slope):設定觸發基于上升沿還是下降沿。需要根據信號特性選擇合適的斜率。

　　觸發延遲(Trigger Delay):設定觸發發生后延遲一段時間才開始采集數據。這可以用來避免觸發前的干擾信號被采集。

　　觸發保持(Trigger Holdoff):設定觸發發生后，禁止再次觸發的時間間隔。這可以避免多次觸發導致數據冗余。

　　觸發窗口(Trigger Window):設定觸發窗口的寬度，這可以控制觸發靈敏度。

　　合理選擇是德頻譜分析儀的觸發模式是獲得精準測量結果和高效測試流程的關鍵。使用者需要根據具體的測試需求，選擇合適的觸發模式并優化相關參數，例如觸發電平、觸發斜率、觸發延遲等。只有充分理解不同觸發模式的特點和適用場景，才能最大限度地發揮頻譜分析儀的性能，提高測試效率，并獲得可靠、準確的測量數據，從而在射頻和微波測量領域取得更好的成果。熟練掌握觸發模式的選擇和優化，是成為一名合格的射頻工程師的重要技能之一，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
