是德DSOX4022A示波器對低頻信號的測量

發布日期:2024-10-31 15:53:03         瀏覽數:

  在電子電路設計、測試和調試過程中,低頻信號測量至關重要。低頻信號通常指頻率低于1kHz的信號,其特征是變化緩慢,容易受到噪聲和漂移的影響。選擇合適的示波器是準確測量低頻信號的關鍵。是德DSOX4022A作為一款入門級示波器,其性價比高,功能實用,被廣泛應用于各個領域。然而,其在低頻信號測量方面也存在一些需要注意的問題。本文將深入分析DSOX4022A的特性,并探討其在低頻信號測量中的應用技巧。

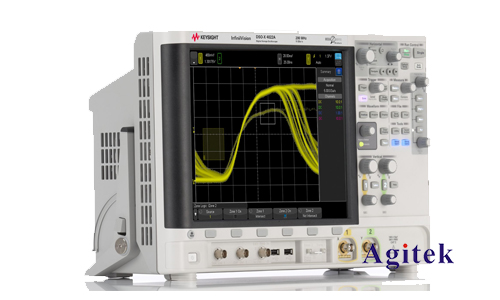

是德DSOX4022A示波器對低頻信號的測量(圖1)

  DSOX4022A的主要參數及對低頻測量的影響:

  DSOX4022A的主要參數包括:帶寬200MHz,采樣率1GSa/s,垂直分辨率8位。這些參數直接影響其在低頻信號測量中的性能。

  帶寬:雖然DSOX4022A的帶寬為200MHz,遠高于低頻信號的頻率范圍,但這并不意味著帶寬對低頻測量沒有影響。過高的帶寬可能引入額外的噪聲,影響測量精度。在測量低頻信號時,可以考慮降低帶寬,以減少噪聲干擾。

  采樣率:1GSa/s的采樣率足以滿足大多數低頻信號的采樣需求。然而,為了提高測量精度,特別是對于包含緩慢變化特征的低頻信號,合適的采樣率設置仍然重要。過低的采樣率可能導致信號失真,而過高的采樣率則會增加數據處理的負擔,且不一定能顯著提高精度。

  垂直分辨率:8位垂直分辨率決定了示波器顯示信號的精度。在低頻信號測量中,較低的垂直分辨率可能導致信號細節的丟失。為了提高測量精度,可以使用平均功能來降低噪聲的影響,從而提高有效的分辨率。

  噪聲和漂移:低頻信號容易受到噪聲和漂移的影響。DSOX4022A本身具有較低的噪聲水平,但環境因素,例如電源波動和電磁干擾,仍然可能影響測量結果。為了減少噪聲的影響,可以使用示波器的平均功能和合適的接地技術。漂移則可能由示波器自身的溫度變化或長時間運行引起,需要定期進行校準。

  優化DSOX4022A低頻信號測量的方法:

  為了獲得**的低頻信號測量結果,可以采取以下措施:

  1.選擇合適的探頭:使用合適的探頭可以有效減少噪聲和信號衰減。低電容探頭是測量低頻信號的理想選擇。

  2.合理設置時間刻度和電壓刻度:選擇合適的時間刻度可以清晰地觀察信號的變化過程,而合適的電壓刻度則可以保證信號的動態范圍。

  3.使用平均功能:平均功能可以有效降低噪聲的影響,提高測量精度。

  4.進行適當的校準:定期校準DSOX4022A可以保證其測量精度。

  5.控制環境因素:減少環境噪聲和溫度變化的影響,可以提高測量結果的可靠性。

  6.使用數學功能:DSOX4022A內置的數學功能,例如FFT分析,可以幫助分析低頻信號的頻譜特性。

  應用案例分析:

  假設我們需要測量一個低頻正弦波信號(頻率為50Hz),幅度為1V。我們可以使用DSOX4022A進行測量,并通過調整時間刻度、電壓刻度和平均功能來優化測量結果。通過比較多次測量的結果,我們可以評估測量的精度和穩定性。

是德DSOX4022A示波器對低頻信號的測量(圖2)

  是德DSOX4022A示波器可以用于低頻信號的測量,但需要用戶了解其特性并采取相應的措施來優化測量設置。通過選擇合適的探頭、合理設置參數、使用平均功能以及控制環境因素,可以有效提高低頻信號測量的精度和可靠性。雖然DSOX4022A并非專門針對低頻信號設計的專業儀器,但在合理的操作下,可以滿足大多數低頻信號測量的需求。未來的研究可以進一步探討DSOX4022A在更復雜低頻信號測量場景下的應用,例如低頻噪聲分析和信號完整性測試,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
