是德MSOX4022A示波器頻譜分析基礎

發布日期:2024-12-25 16:16:29         瀏覽數:

  大家好,今天我們來深入探討一下如何利用是德(Keysight)的MSOX4022A混合信號示波器進行頻譜分析。MSOX4022A并非專業的頻譜分析儀,但其內置的快速傅里葉變換(FFT)功能,使其能夠勝任許多頻譜分析任務,特別是在需要同時進行時域和頻域分析的情況下,具有顯著的優勢。本文將從基礎原理出發,循序漸進地講解如何利用MSOX4022A進行頻譜分析,并結合實際應用案例,幫助大家更好地掌握這臺儀器的強大功能。

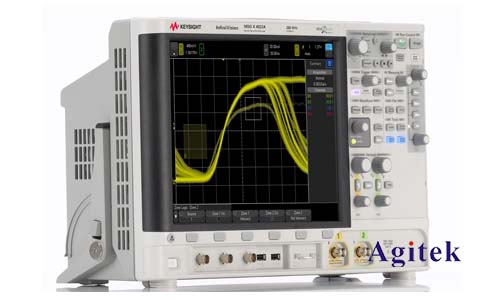

是德MSOX4022A示波器頻譜分析基礎(圖1)

  首先,我們需要理解頻譜分析的基本概念。頻譜分析是將一個時域信號分解成多個不同頻率分量的過程。通過觀察這些分量的幅度和相位,我們可以了解信號的頻率成分、諧波含量以及噪聲水平。MSOX4022A正是通過FFT算法實現這一過程的。FFT算法是一種高效的離散傅里葉變換算法,能夠快速地將時域信號轉換為頻域信號。在MSOX4022A上,這個轉換過程通常只需幾毫秒,使得實時頻譜分析成為可能。

  其次,讓我們了解MSOX4022A上進行頻譜分析的基本步驟。通常,你需要先選擇合適的探頭,并正確連接到被測信號。然后,在示波器的菜單中選擇“頻譜”或類似的選項,進入頻譜分析模式。在此模式下,你會看到一個頻譜圖,顯示信號在不同頻率上的幅度。MSOX4022A通常提供多種頻譜顯示模式,例如線性標度和對數標度,以適應不同的測量需求。你可以根據實際情況選擇合適的顯示模式和參數,例如中心頻率、掃描范圍和分辨率帶寬。

  分辨率帶寬(RBW)是一個至關重要的參數。它決定了頻譜圖的分辨率,以及能夠分辨的兩個相鄰頻率分量的最小頻率間隔。RBW越小,分辨率越高,但掃描時間越長。因此,需要根據被測信號的特點選擇合適的RBW。過大的RBW可能會導致信號細節丟失,而過小的RBW則會導致掃描時間過長,影響測量效率。

  除了基本的頻譜顯示,MSOX4022A還提供許多高級頻譜分析功能,例如諧波分析和噪聲分析。諧波分析可以用來確定信號中各個諧波分量的幅度和相位,這在電力電子和音頻信號處理等領域非常有用。噪聲分析則可以用來測量信號中的噪聲水平,并評估信號質量。這些高級功能通常需要對測量參數進行更精細的調整,以獲得準確可靠的結果。

  為了更清晰地說明,讓我們舉幾個應用案例。例如,在電力電子領域,我們可以使用MSOX4022A分析開關電源的輸出電壓波形,并識別其中的諧波成分。在通信領域,我們可以使用MSOX4022A分析調制信號的頻譜,并評估信號的帶寬和信噪比。在音頻領域,我們可以使用MSOX4022A分析音頻信號的頻譜,并識別其中的噪聲和失真。

  最后,需要注意的是,雖然MSOX4022A能夠進行頻譜分析,但其精度和性能與專業的頻譜分析儀相比仍有一定的差距。特別是對于高頻信號和低噪聲信號的測量,專業的頻譜分析儀具有更高的精度和靈敏度。因此,在選擇儀器時,需要根據實際測量需求進行權衡。

是德MSOX4022A示波器頻譜分析基礎(圖2)

  總而言之,是德MSOX4022A混合信號示波器提供了一種經濟高效的頻譜分析方案,其內置的FFT功能可以滿足許多頻譜分析任務的需求。通過本文的講解,相信大家能夠更好地掌握MSOX4022A的頻譜分析功能,并將其應用于實際工作中,如果您有更多疑問或需求可以關注安泰測試哦!非常榮幸為您排憂解難。
