泰克2系列示波器如何捕獲偶發異常信號

發布日期:2025-06-03 11:20:59         瀏覽數:915

在電子電路調試中,偶發異常信號如瞬時脈沖、幅值突變或邏輯錯誤往往難以捕捉,給故障排查帶來挑戰。泰克2系列示波器憑借其強大的觸發功能和智能捕獲模式,為工程師提供了精準定位偶發信號的解決方案。本文將介紹如何利用該示波器的關鍵功能,高效捕獲并分析這類異常信號。

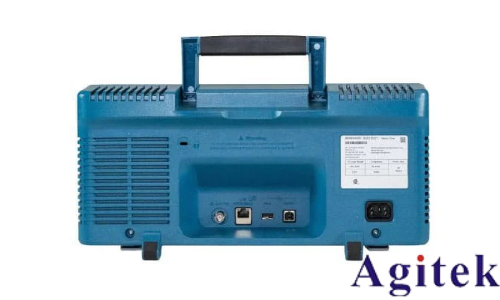

泰克2系列示波器如何捕獲偶發異常信號(圖1)


一、優化觸發設置:精準定位異常信號

觸發功能是示波器捕捉偶發信號的核心。泰克2系列支持多種觸發模式,針對不同類型的異常信號,需靈活選擇觸發條件。例如:

1. 邊沿觸發:適用于捕捉信號上升沿或下降沿的異常變化。通過設置觸發電平(如3V上升沿觸發),示波器僅當信號超過設定閾值時才捕獲波形,排除無關信號干擾。

2. 脈寬觸發:針對寬度異常的脈沖信號,可設定脈沖持續時間范圍(如>10ns或<50ns)觸發,快速鎖定特定脈沖。

3. 邏輯觸發:在多通道調試中,通過組合邏輯條件(如AND/OR)觸發,捕獲符合復雜邏輯關系的異常事件。

二、啟用欠幅觸發:捕獲幅值異常信號

偶發信號常伴隨幅值突變,泰克2系列的“欠幅觸發”功能為此量身定制。用戶可設置高低兩條電平線(如2V~4V范圍),當信號幅值落入該區間時觸發捕獲。此功能尤其適用于邏輯信號調試:若信號因噪聲或干擾導致電平偏離閾值,示波器將自動記錄異常波形,避免因幅值錯誤導致的解碼問題。結合脈沖條件設定,可進一步篩選特定脈沖形態的異常信號。

三、分段存儲與長記錄長度:捕捉周期性異常

對于間歇性出現的異常信號,泰克2系列的分段存儲功能可實現長時間連續監測。該功能將記錄長度劃分為多個段,每段獨立捕獲滿足觸發條件的波形。例如,設置5萬次波形采集,示波器可連續記錄每次異常事件,并分析其出現周期、特征差異。同時,高采樣率與長存儲深度(數十M點)確保信號細節無遺漏,便于追溯異常信號的時序關系。

四、智能輔助功能:加速信號分析

泰克2系列還提供多項輔助功能,提升偶發信號捕獲效率:

1. 自動測量:一鍵測量波形參數(頻率、幅值、占空比等),快速識別異常指標。

2. 噪聲過濾:在觸發設置中開啟噪聲抑制,減少雜波干擾,確保觸發準確性。

3. 存儲與回放:捕獲的波形可存儲并離線分析,支持放大、參數標記,便于反復驗證。

五、實戰建議:綜合調試策略

在實際應用中,建議結合信號特性調整參數:對于高頻偶發信號,優先提升采樣率;對于低頻間歇信號,啟用分段存儲。同時,通過示波器的波形模板觸發功能,預設異常波形特征,進一步縮小捕獲范圍。

泰克2系列示波器如何捕獲偶發異常信號(圖2)

通過以上方法,泰克2系列示波器能夠將偶發異常信號的捕獲從“碰運氣”轉變為精準定位。無論是數字電路調試還是復雜信號分析,其靈活觸發與智能存儲功能為工程師提供了可靠的排查工具,大幅提升調試效率。
