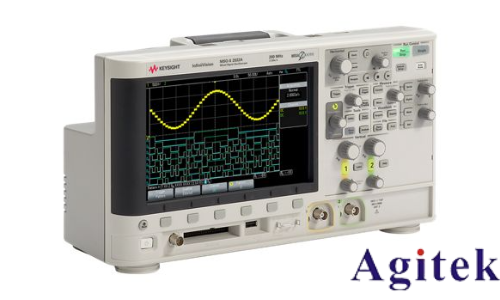

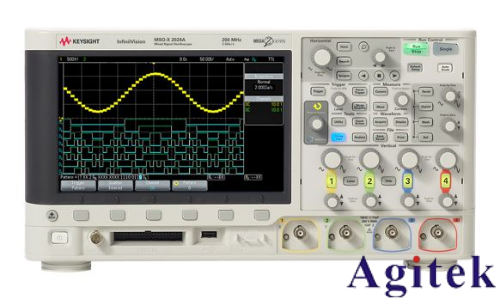

是德示波器 MSOX2022A 是一款功能全面且性能卓越的測試測量儀器，廣泛應用于電子電路研發、調試以及教育科研等諸多領域。熟練掌握其使用方法，能夠高效、精準地獲取各類電信號的關鍵信息，為工作和研究提供有力支持。下面為您詳細介紹其使用流程。

1.開機與初始化

將示波器連接到穩定的電源插座，按下電源按鈕啟動設備。開機后，示波器會自動執行自檢程序，對內部的關鍵部件和電路進行檢測，確保儀器處于正常工作狀態。自檢完成后，屏幕將顯示默認的初始界面。若您希望將示波器的各項設置恢復到出廠默認值，可按下 “Utility” 按鍵，在屏幕彈出的菜單中找到 “Restore Defaults” 選項并選擇執行，這有助于在開始新的測量任務前，將儀器設置為已知的標準狀態。

2.信號連接

根據測量需求，選擇合適的探頭。例如，對于常規的低頻信號測量，無源探頭即可滿足要求；若測量高頻信號或微小信號，則需要使用有源探頭。將探頭的一端連接到示波器的通道接口，如 CH1、CH2、CH3 或 CH4，確保連接牢固，無松動跡象。然后，將探頭的探針準確接觸被測信號源的輸出端，同時把探頭的接地夾連接到被測電路的公共地端，良好的接地能夠有效減少信號干擾，提高測量的準確性。連接完成后，按下對應的通道按鍵，激活該通道，示波器將開始采集并顯示輸入信號。

3.基礎設置

垂直設置：按下通道對應的按鍵，如 “CH1”，屏幕會顯示該通道的垂直設置菜單。通過旋轉 “Volts/Div” 旋鈕，可以調節垂直刻度，根據被測信號的幅度大小，合理調整垂直刻度值，使信號在屏幕的垂直方向上能夠完整、清晰地顯示。比如，當測量一個幅度為幾伏的信號時，若垂直刻度設置過大，信號可能僅占據屏幕垂直方向的很小一部分，不利于觀察；此時應減小垂直刻度值，使信號充分展開。同時，使用 “Position” 旋鈕可以上下移動波形，將其調整到屏幕中間便于觀察的位置。

水平設置：按 “Horizontal” 鍵，進入水平設置菜單。通過轉動 “Time/Div” 旋鈕來設置水平時基，時基的選擇要依據被測信號的頻率。若信號頻率較高，應選擇較小的時基值，以便在屏幕上能夠清晰地顯示信號的細節和變化；若信號頻率較低，則需要增大時基值，使信號的一個或多個完整周期能夠顯示在屏幕內。例如，測量 1kHz 的信號，可將時基設置為 1ms/div；若測量 100MHz 的信號，時基可能需設置為 10ns/div。此外，利用 “Horizontal Position” 旋鈕可以左右移動波形，方便觀察信號的特定位置。

4.觸發設置：按 “Trigger” 鍵，進入觸發設置界面。常見的觸發模式有自動（AUTO）、正常（NORM）和單次（SINGLE）。在自動模式下，示波器會持續采集和顯示信號，即使沒有觸發信號，屏幕上也會顯示噪聲信號，適用于快速查看信號是否存在；正常模式只有在滿足設定的觸發條件時才會顯示波形，適合用于穩定信號的測量；單次模式則在滿足觸發條件時僅采集一次波形，用于捕捉單次出現或偶發的信號。選擇觸發源，如信號所在的通道（如 CH1），通過 “Level” 旋鈕調節觸發電平，使其位于信號幅值范圍內，確保示波器能夠準確觸發信號。同時，根據信號特性選擇合適的觸發沿，即上升沿或下降沿觸發。

測量與分析

5.自動測量：按下 “Measure” 鍵，屏幕將彈出測量菜單，您可以從中選擇各種需要測量的參數，如電壓峰峰值、頻率、周期、上升時間、下降時間等。示波器會自動對信號進行分析，并在屏幕上顯示所選參數的測量結果，方便您快速獲取信號的基本特征信息。

光標測量：長按 “Cursors” 鍵，進入光標設置菜單。在這里，您可以選擇光標類型為電壓或時間，以及設置光標為聯動或單動方式。通過旋轉 “通用旋鈕” 來移動光標，測量波形上任意兩點之間的電壓差值或時間差值，實現更精確的測量，滿足對信號細節分析的需求。

數學運算與 FFT 分析：若需要對信號進行進一步的分析處理，按下 “Math” 鍵，示波器可對兩個通道的信號進行加、減、乘、除等數學運算，幫助您分析信號之間的關系。例如，在研究兩個信號的差值時，使用減法運算功能可以直觀地得到結果。按下 “FFT” 鍵，示波器能夠將時域波形轉換為頻域頻譜，讓您清晰地了解信號的頻率成分，對于分析復雜信號的頻率特性非常有用。

6.波形存儲與調用

當您獲得滿意的波形顯示后，若需要保存波形數據，按下 “Save/Recall” 鍵，在彈出的菜單中選擇 “Save Waveform” 選項，然后設置存儲路徑和文件名，將波形數據存儲到示波器內置的存儲器或外部存儲設備中，如 USB 閃存驅動器。后續需要查看已保存的波形時，再次按下 “Save/Recall” 鍵，選擇 “Recall Waveform” 選項，找到對應的存儲路徑和文件名，即可將之前保存的波形重新顯示在屏幕上，方便進行對比分析或進一步處理。

通過以上步驟，您能夠熟練操作是德示波器 MSOX2022A，充分發揮其強大的測量和分析功能，滿足各類電信號測試需求。在實際使用過程中，若遇到問題，可隨時查閱示波器的用戶手冊或聯系是德科技的技術支持人員獲取幫助。
