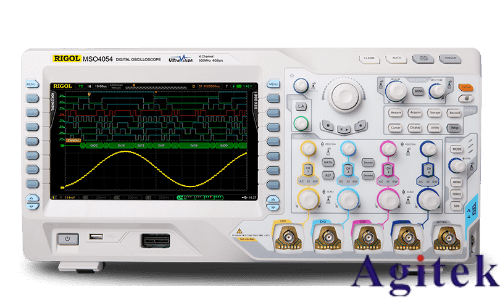

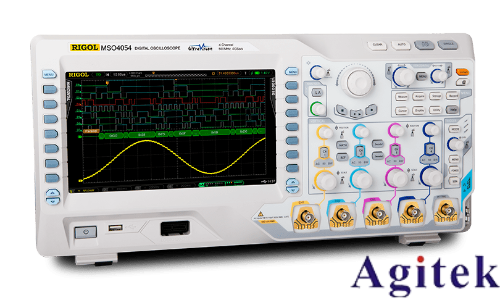

普源示波器DHO4404是一款功能強大的電子測量工具，適用于信號分析、電路調試等場景。本文將詳細介紹其基本操作、校準方法及注意事項，幫助用戶快速掌握使用技巧。

一、開機與基本設置

1. 連接電源：將電源線插入220V交流插座，按下“電源鍵”，屏幕顯示“start”后進入工作狀態。

2. 輸入信號：根據需求選擇CH1/CH2通道，將探頭連接至對應輸入端口，注意探頭衰減開關默認設置為X1。

3. 參數調整：

垂直設置：通過VOLT/DIV旋鈕調整電壓刻度，使波形垂直方向清晰顯示。

水平設置：使用TIME/DIV旋鈕調節時間刻度，確保波形完整顯示在屏幕上。

觸發模式：選擇“AUTO”或“EDGE”觸發模式，并調整觸發電平穩定波形。

二、探頭補償與內部校準

1. 探頭補償調節（關鍵步驟）：

連接校準信號：將探頭接地夾接示波器地端，信號端子接入通道1的1kHz方波（2Vp-p）校準端口。

自動優化顯示：按下“AUTOSET”鍵，調整垂直縮放使波形居中。

觀察波形：若方波出現振鈴或過沖，需用無感螺絲刀微調探頭尖端補償電容，直至上升沿平滑無畸變。

驗證匹配：切換1:1與10:1衰減比，確認波形一致性。

2. 內部自校準：

進入“System”菜單，選擇“Self-Calibration”，確保所有通道未連接探頭。

點擊“Start”等待3分鐘，校準結果顯示“Pass”即完成；若為“Fail”，需檢查硬件或聯系售后。

三、高級功能與測量技巧

1. 總線解碼：支持I2C、SPI等協議解碼。在菜單中選擇協議類型，配置參數（如時鐘頻率、數據位寬），觸發后即可解析數據。

2. 數學運算：利用示波器的加減乘除功能，分析雙通道信號的差值或乘積。

3. 數據存儲：通過USB接口保存波形數據，便于后續分析。

四、維護與安全注意事項

1. 校準頻率：日常使用每6個月校準一次，高頻或惡劣環境縮短至每季度。

2. 環境要求：避免高溫、潮濕環境，定期清潔探頭連接端防止氧化。

3. 安全操作：

確保示波器接地良好，防止靜電干擾。

禁止直接連接高壓電源，避免損壞設備。

測量前確認探頭衰減比與示波器設置匹配。

五、常見問題與解決方案

1. 波形畸變：補償電容未調準，重新微調至理想狀態。

2. 校準失敗：檢查是否預熱充分或探頭連接松動。

3. 測量偏差大：確認衰減比設置正確，必要時進行外部校準。

通過掌握基本操作、校準流程及維護要點，用戶可有效發揮DHO4404的性能優勢。定期校準與規范操作不僅能延長設備壽命，更能確保測量數據的準確性。在實際應用中，結合觸發功能與數學分析工具，可大幅提升電路調試與信號分析的效率。
