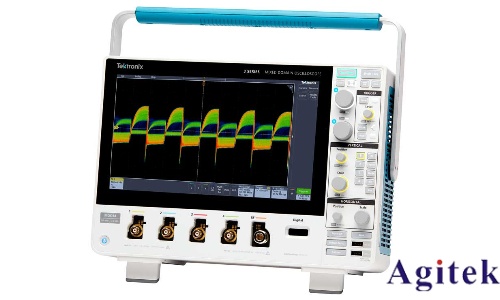

在高速數字電路與復雜信號系統的研究、開發和測試過程中，對高速信號進行精準且深入的分析極為關鍵。泰克MSO66B混合信號示波器作為一款性能卓越的測試設備，憑借其一系列先進特性與功能，為高速信號分析工作提供了強有力的支持。其高速信號分析流程涵蓋儀器設置、信號采集、測量與分析以及數據處理等多個環節。

合理配置儀器硬件

選擇適配探頭 針對高速信號的特性，要選用合適的探頭。泰克TDP7700系列的4GHz、6GHz、8GHz和10GHz TriMode探頭，非常適合用于高速通信信號的測量。若測試差分高速信號，應選擇差分探頭，它能夠有效抑制共模干擾，精確提取差分信號。在探測高速串行總線信號時，單端有源探頭可憑借其低電容負載特性，減少對被測電路的影響。連接探頭時，需嚴格遵循操作規范，確保探頭與示波器通道的衰減系數正確匹配，像10X衰減探頭就需在示波器中設置相應的衰減比例，以此保障測量信號的準確性。

設定合適帶寬

MSO66B示波器具備1GHz至10GHz的可升級帶寬。在分析高速信號前，要依據信號的最高頻率成分來確定所需帶寬。對于頻率為3GHz的高速時鐘信號，應將示波器帶寬設置為至少6GHz，遵循示波器帶寬需為被測信號最高頻率3至5倍的原則，這樣才能精準還原信號的真實特征，避免因帶寬不足導致信號失真，從而為后續分析提供可靠的信號基礎。

優化采樣設置

該示波器在不同通道數下具有不同的采樣率，2個通道時實時采樣率可達50GS/s，4個通道為25GS/s，超過4個通道則為12.5GS/s。在高速信號分析中，需根據信號的變化速率合理設置采樣率，以滿足奈奎斯特采樣定理，即采樣率至少為信號最高頻率的2倍。對于5GHz的高速數字信號，采樣率應設置為10GS/s以上。同時，可依據信號特征與分析需求，靈活選擇采樣模式，如實時采樣模式適用于捕捉信號的瞬態變化，等效時間采樣模式則在測量周期性高速信號時，能以較低的采樣率實現高分辨率測量。

精準采集信號

優化觸發設置 精確的觸發設置是準確捕捉高速信號的關鍵。MSO66B示波器提供了豐富的觸發類型，包括邊沿觸發、脈沖寬度觸發、超時觸發、矮脈沖觸發、窗口觸發、邏輯觸發、建立保持觸發、上升/下降時間序列觸發以及可視化觸發等。當分析高速數字電路中的毛刺信號時，可選用脈沖寬度觸發，并設置合適的脈沖寬度范圍，使示波器僅在檢測到符合條件的毛刺脈沖時觸發采集，從而精準捕獲到異常信號。合理調整觸發電平，將其設置在信號正常幅度范圍內，確保示波器能穩定觸發，避免出現誤觸發或觸發不穩定的情況。還可通過設置觸發延遲，控制信號采集的起始位置，以便重點觀測信號的特定時段。

利用高分辨率模式

在特定采樣率下，MSO66B示波器可啟用高分辨率模式來提升垂直分辨率。當采樣率降低至一定程度時，如在200MHz頻率下，分辨率最高可達16位。在測量微弱的高速信號或者對信號細節要求極高的場景中，開啟高分辨率模式能夠有效減少量化誤差，增強對信號細微變化的分辨能力，清晰呈現信號的細節特征，為準確分析信號提供更精確的數據。 ## 全面測量與分析信號

運用自動測量功能

MSO66B示波器內置了豐富的自動測量功能，可快速獲取高速信號的多種關鍵參數，如幅度、頻率、周期、上升時間、下降時間、占空比等。在分析高速時鐘信號時，利用自動測量功能能迅速得到時鐘信號的頻率穩定性、周期抖動等參數，幫助工程師快速評估信號質量。通過測量高速數字信號的上升時間和下降時間，可判斷電路的驅動能力與信號完整性，為電路設計優化提供重要依據。

開展頻譜分析

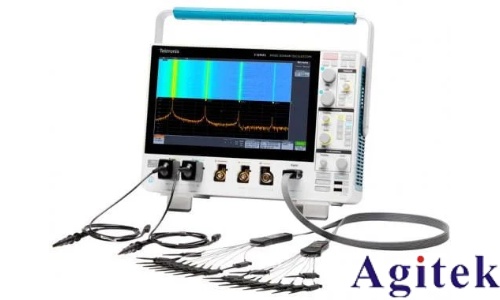

借助示波器的頻譜分析功能，能夠將時域的高速信號轉換到頻域進行分析，有助于洞察信號的頻率成分與諧波分布。MSO66B示波器的頻譜分析功能強大，任何模擬通道都可同時顯示波形和頻譜。在分析高速通信信號時，通過頻譜分析可清晰看到信號的載波頻率、邊帶分布以及雜散信號等，判斷信號是否符合通信標準，評估信號的頻譜純度。還可利用頻譜控制功能，如獨立設置中心頻率和分辨率帶寬（RBW），對感興趣的頻率范圍進行精細分析，深入挖掘信號的頻域特征。

進行眼圖分析

眼圖分析在高速串行信號分析中具有重要作用。MSO66B示波器能夠通過多次采集高速串行信號，并將其疊加顯示，生成眼圖。通過觀察眼圖的張開程度、眼高、眼寬、交叉點等參數，可直觀評估信號的噪聲容限、抖動情況以及信號完整性。在高速USB3.0或HDMI信號測試中，眼圖分析能夠快速判斷信號是否存在碼間串擾、抖動過大等問題，幫助工程師及時發現并解決信號傳輸過程中的故障，確保高速串行通信的可靠性。

實施抖動分析

抖動是高速信號的關鍵指標之一，MSO66B示波器具備強大的抖動分析功能。它能夠對GHz時鐘和串行總線信號的抖動進行精準檢定，并通過綜合測量將統計資料納入分析范疇。在高速時鐘信號測試中，示波器可測量出周期抖動、長期抖動、隨機抖動和確定性抖動等多種抖動成分，通過分析這些抖動參數，能夠評估時鐘源的穩定性以及電路對時鐘信號的傳輸質量，為優化時鐘電路設計、提高系統性能提供有力的數據支持。

高效處理分析數據

存儲與導出數據

MSO66B示波器支持將采集到的信號數據以及分析結果進行存儲。可通過內置的大容量存儲器，如標配的62.5M點記錄長度，或選配的125M點、250M點、500M點甚至1G點記錄長度，存儲長時間的信號數據。儀器具備多種數據存儲格式，如CSV、BIN等，方便與其他數據分析軟件兼容。工程師可將測量數據導出至PC，利用專業的數據處理軟件，如MATLAB、Excel等，進行更深入的數據分析與處理，生成詳細的測試報告，為項目研發與產品質量評估提供全面的數據依據。

運用自動化測試功能

對于需要頻繁進行高速信號測試的場景，MSO66B示波器的自動化測試功能可顯著提高測試效率。通過編寫測試腳本，可實現測試流程的自動化，包括儀器設置、信號采集、測量分析以及數據存儲等一系列操作。在批量生產的高速電路板測試中，運用自動化測試功能能夠快速對每個電路板的高速信號進行全面檢測，并自動生成測試報告，大大縮短測試時間，提高生產效率，同時減少人為操作誤差，確保測試結果的一致性和可靠性。

 通過上述從儀器硬件配置、信號采集、測量分析到數據處理的一系列操作，泰克MSO66B混合信號示波器能夠高效、精準地完成高速信號分析任務，為高速電路設計、通信系統研發、電子產品測試等領域提供可靠的技術支持，助力工程師深入了解高速信號特性，解決復雜的信號分析難題，推動相關領域的技術創新與發展。
