是德E5071C矢量網絡分析儀測試天線的阻抗
在通信系統的構建與優化過程中，阻抗匹配是確保信號高效傳輸?shù)年P(guān)鍵環節。為了實現這一目標，信號傳輸鏈路的阻抗通常需精確控制在50Ω或75Ω。本案例中，我們將借助一臺性能卓越的是德E5071C矢量網絡分析儀，對一款WiFi天線的阻抗特性進行全面而精準的測試。
這款WiFi天線的工作頻段設定在2400MHz至2500MHz之間，是當前無線通信領域廣泛應用的重要頻段。為了確保測試的準確性和可靠性，我們將按照以下步驟進行操作：
第一步：參數設置
頻段設定：首先，在矢量網絡分析儀的面板上，我們輕觸“Start”（開始）鍵，將起始頻率精心調整為2.2GHz，以充分覆蓋天線的工作頻段下限；隨后，選擇“Stop”（結束）鍵，將終止頻率設置為2.6GHz，確保測試范圍略寬于天線的工作頻段，以便全面捕捉其阻抗特性。
掃描參數配置：接下來，我們進入“Sweep Setup”（掃描設置）界面，選擇“Points”（點）選項，將掃描點數設定為401個。這一精細的掃描點數設置，有助于我們捕捉到天線阻抗隨頻率變化的細微特征。
信號源功率電平調整：在測量過程中，信號源的功率電平對測試結果具有重要影響。因此，我們將功率電平精心設置為 -10 dBm，以在保證測試準確性的同時，避免對天線造成不必要的損傷。
功率設置確認：再次進入“Sweep Setup”（掃描設置）界面，選擇“Power”（功率）選項，輸入并確認-10dBm的功率設置，確保測試條件的穩定性。
S參數與顯示格式選擇：為了直觀展示天線的阻抗特性，我們將S參數設置為S11，并通過點擊“Meas”（測量）鍵選擇S11測量模式。隨后，點擊“Format”（格式）鍵，選擇“Smith”（史密斯圓圖）及“R+ jX”格式，以便在屏幕上清晰呈現天線的阻抗圓圖及其實部和虛部信息。
第二步：校準操作
校準套件選擇：將測試線妥善連接到矢量網絡分析儀后，我們進入校準環節。首先，選擇“Cal”（校準）鍵，然后進入“Cal Kit”（校準套件）選項，挑選與測試系統相匹配的校準件型號。
單端口校準設置：在校準類型選擇上，我們采用單端口校準方式。通過選擇“Cal”（校準）鍵，進入“Calibrate”（校準）界面，再選擇“1-Port Cal”（單端口校準）及“Select Ports - 1”（選擇端口1），為后續的校準操作奠定基礎。

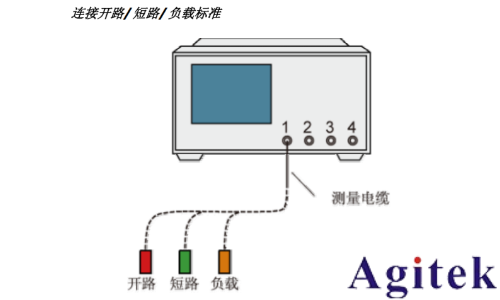

開路、短路與負載校準：按照校準步驟，我們首先將開路標準件連接至測量電纜的另一端，進行開路校準，并點擊Open鍵確認。校準完成后，屏幕上會出現一個√標志，表示開路校準成功。隨后，我們采用相同的步驟，依次換上短路和負載標準件，完成短路和負載校準操作。
第三步：測試實施

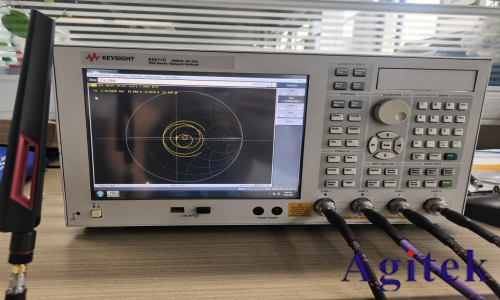

完成校準后，我們將WiFi天線穩妥地連接到測試線上。此時，屏幕上將實時顯示天線的阻抗圖。為了更精確地分析天線的阻抗特性，我們設置標記點，點擊“MAKER”鍵，輸入中心頻點2.45GHz（即天線工作頻段的中心頻率），并仔細觀察該頻點下天線的阻抗值及其變化趨勢。
通過以上步驟的精心操作與細致分析，我們不僅能夠準確獲取WiFi天線在2400MHz至2500MHz頻段內的阻抗特性，還能為后續的天線優化與匹配設計提供有力支持。
