泰克示波器是一種用于測量電壓信號波形的儀器，它可以幫助工程師、科學家和技術人員觀察和分析電路中的電壓變化。在使用示波器進行電壓采集時，正確的接線方式至關重要，下面將詳細介紹如何正確接線。

　　第一部分：認識泰克示波器

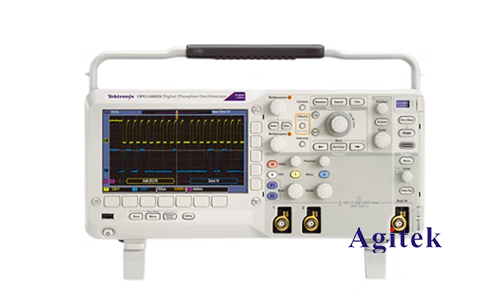

　　泰克示波器是一種用于顯示電壓信號隨時間變化的儀器。它通過探頭連接到待測電路上，將電壓信號轉換成可視化的波形。在選擇接線方式之前，需要了解泰克示波器的基本部件，包括示波器屏幕、控制面板、探頭等。

　　第二部分：接線步驟

　　步驟一：確認待測電路與示波器斷電狀態

　　在連接示波器之前，務必確認待測電路已斷電，以避免電擊或設備損壞的風險。

　　步驟二：選擇合適的探頭

　　根據待測電壓信號的幅值范圍選擇合適的探頭。不同的探頭有不同的頻率響應和電壓范圍，選擇不當可能導致測量失真或損壞探頭。

　　步驟三：連接探頭到示波器通道

　　將探頭插入示波器通道輸入接口。通常，示波器有多個通道，根據需要選擇合適的通道，并確保探頭與示波器的接口牢固連接。

　　步驟四：連接探頭到待測電路

　　將探頭的探測針連接到待測電路的電壓信號源。確保探頭的接觸牢固且正確連接到待測點，避免信號失真或干擾。

　　步驟五：調整示波器設置

　　打開示波器并調整設置，包括選擇合適的時間基準、垂直靈敏度和觸發模式等。確保示波器設置能夠適應待測信號的特性，以獲得清晰且準確的波形顯示。

　　步驟六：觀察和記錄波形

　　連接完成后，在示波器屏幕上觀察電壓信號的波形，并根據需要記錄或捕獲波形數據供進一步分析和處理。

　　正確接線是使用泰克示波器進行電壓采集的關鍵步驟之一。遵循正確的接線步驟可以確保安全、準確地獲取電壓信號，并為后續的分析和診斷提供可靠的數據支持。希望這些步驟能夠幫助你正確地使用泰克示波器進行電壓采集，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
