泰克示波器MSO24怎么做眼圖分析

發布日期:2025-07-15 12:00:56         瀏覽數:

泰克MSO24示波器可用于分析眼圖,評估數字信號傳輸質量,以下為具體操作流程:

1. 設備連接與基礎設置

連接示波器與被測設備:將示波器電源線接入市電,開啟示波器,等待其完成自檢。依據被測信號特性,選取適配的探頭,如測量高速信號,需選用高帶寬探頭。把探頭的一端與示波器的通道接口(如CH1)穩固連接,另一端精準探測被測設備的信號輸出端,同時將探頭的接地夾可靠連接至被測設備的接地端,以保障信號參考地的一致性,減少干擾。

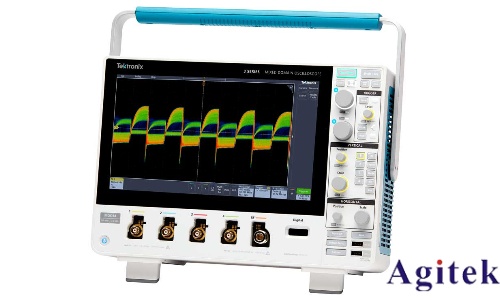

泰克示波器MSO24怎么做眼圖分析(圖1)

設置示波器基本參數:按下示波器前面板的“CH1”按鍵開啟通道,按“Auto Setup”鍵,讓示波器自動調節垂直刻度(建議初始設為合適檔位,如500mV/div)、水平時基(如設為10ns/div,可依信號頻率調整),使屏幕呈現穩定的信號波形。若信號頻率已知,可手動調節水平時基,讓一個信號周期在屏幕上占據合適寬度,方便后續觀察與分析。

2. 開啟眼圖分析功能 - 進入測量菜單:在示波器前面板上,按下“Measure”(測量)按鍵,屏幕會彈出測量參數設置菜單。

選擇眼圖測量項:在測量菜單中,通過旋轉多功能旋鈕并按下確認,找到“Eye Diagram”(眼圖)測量選項并選中。此時,示波器將自動識別輸入信號,并嘗試生成眼圖。若示波器未自動開啟眼圖分析功能,可查看菜單中是否有專門的“Analysis”(分析)或“Advanced”(高級)選項卡,在其中尋找眼圖分析功能入口并啟用。

3. 調整眼圖顯示參數 - 設置時鐘恢復:眼圖生成依賴于準確的時鐘恢復。在眼圖設置菜單中,找到“Clock Recovery”(時鐘恢復)選項,根據信號類型選擇合適的時鐘恢復模式,如針對同步信號,可選擇“External Clock”(外部時鐘)模式,并接入外部精確時鐘源;對于異步信號,選擇“Data Recovery”(數據恢復)模式,讓示波器從輸入數據信號中恢復時鐘。部分示波器還提供“Auto”(自動)模式,可先嘗試此模式,若效果不佳再手動調整。

調整水平和垂直刻度:旋轉示波器的“Horizontal”(水平)旋鈕,調節眼圖的水平刻度,使眼圖在水平方向能完整顯示多個單位間隔(UI,Unit Interval,相當于一個時鐘周期),一般建議顯示3 - 5個UI,以便觀察信號的周期性特征。旋轉“Vertical”(垂直)旋鈕,調整眼圖的垂直刻度,讓眼圖在垂直方向充分利用屏幕顯示區域,清晰展現信號的高低電平,便于后續測量眼高、眼寬等參數。

優化觸發設置:精準的觸發是穩定顯示眼圖的關鍵。按下“Trigger”(觸發)按鍵,在觸發設置菜單中,根據信號特點選擇觸發類型,如邊沿觸發、脈寬觸發等。對于數字信號,邊沿觸發較為常用,設置觸發源為對應的信號輸入通道,并精細調節觸發電平,使觸發點位于信號有效電平范圍內,確保每次觸發都能捕獲到穩定的信號段用于眼圖疊加。若信號存在噪聲干擾,可適當增加觸發的滯后值(Hysteresis),增強觸發的穩定性。

4. 眼圖參數測量與分析 - 測量關鍵參數:示波器的眼圖分析功能通常會自動測量并顯示一些關鍵參數,如眼高(Eye Height),代表信號邏輯“1”和“0”電平之間的差值,反映信號的幅度裕量;眼寬(Eye Width),是眼圖在水平方向上的張開寬度,體現信號的時間裕量;抖動(Jitter),描述信號在時間軸上的不穩定程度,包括隨機抖動和確定性抖動。在測量界面中,查看這些參數的數值,并與信號的設計指標對比,評估信號質量。若需手動測量,可使用示波器的光標測量功能,將光標分別放置在眼圖的關鍵位置,如眼圖的頂部、底部、邊緣等,測量相應的電壓值和時間值,計算得到眼高、眼寬等參數。

分析眼圖形狀:觀察眼圖的整體形狀,若眼圖呈清晰、對稱的張開狀態,表明信號質量良好,碼間串擾和噪聲影響較小;若眼圖出現閉合、傾斜、模糊或有過多過沖、振鈴等情況,說明信號存在問題。例如,眼圖閉合可能是信號幅度不足、噪聲過大或碼間串擾嚴重;眼圖傾斜可能是信號傳輸過程中存在不對稱的延遲或失真;眼圖模糊可能是示波器采樣率不足或信號帶寬超過示波器帶寬。針對不同的眼圖異常,進一步排查信號源、傳輸鏈路、示波器設置等方面的問題。

5. 保存與記錄結果 - 保存眼圖圖像:按下示波器前面板的“Save/Recall”(保存/調用)按鍵,進入保存設置界面。選擇保存當前顯示的眼圖圖像,可將圖像保存為常見格式,如PNG、BMP等,方便后續報告撰寫或與他人分享。在保存時,可給文件命名,標注信號名稱、測試條件等關鍵信息,便于管理和查找。

記錄測量數據:記錄下眼圖測量得到的關鍵參數數值,以及對眼圖形狀的分析結論。若示波器支持數據導出功能,可將測量數據導出為CSV等格式文件,利用電子表格軟件進行進一步的數據處理和分析,如繪制參數隨時間或其他變量的變化趨勢圖,更直觀地展示信號質量的變化情況。

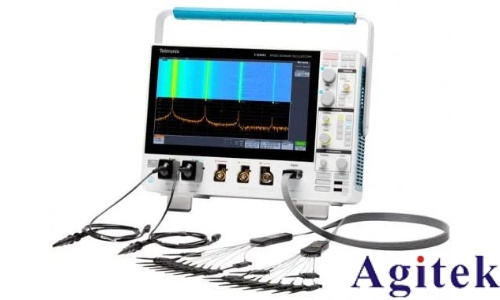

泰克示波器MSO24怎么做眼圖分析(圖2)


使用泰克MSO24示波器進行眼圖分析時,要依據信號特性合理設置各項參數,仔細觀察眼圖形狀與測量參數,準確評估信號質量,為數字信號系統的設計、調試和優化提供有力依據。
