紋波是指疊加在直流信號上的交流成分，它會影響電路的性能和穩定性。示波器是測量紋波的重要工具，本文將介紹使用泰克MDO4034C示波器測量紋波的方法。

　　1.儀器準備

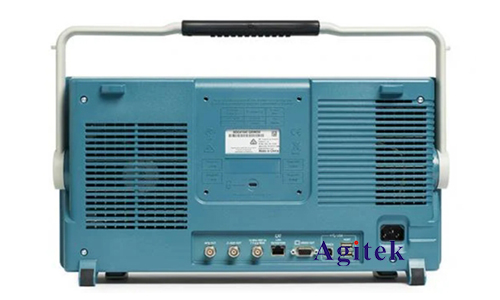

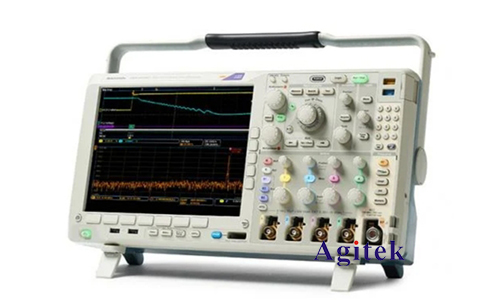

　　泰克MDO4034C示波器

　　被測電路

　　探頭

　　2.連接設置

　　將探頭連接到被測電路的輸出端。

　　將示波器的輸入通道設置為直流耦合。

　　設置示波器的垂直刻度和時間基準，以便清晰地觀察紋波信號。

　　3.測量方法

　　啟動示波器，觀察被測電路的輸出波形。

　　使用示波器的測量功能，測量紋波的峰峰值、均方根值或有效值。

　　記錄測量結果，并與電路設計要求進行比較。

　　4.注意事項

　　選擇合適的探頭，確保探頭的帶寬和輸入阻抗與被測電路匹配。

　　設置合適的垂直刻度和時間基準，以便清晰地觀察紋波信號。

　　使用示波器的測量功能，測量紋波的峰峰值、均方根值或有效值。

　　記錄測量結果，并與電路設計要求進行比較。

　　5.案例分析

　　案例一：測量穩壓電源的紋波

　　被測電路：穩壓電源

　　探頭：10:1無源探頭

　　垂直刻度：10mV/div

　　時間基準：1ms/div

　　測量結果：紋波的峰峰值為50mV，均方根值為10mV。

　　案例二：測量音頻放大器的紋波

　　被測電路：音頻放大器

　　探頭：1:1無源探頭

　　垂直刻度：100mV/div

　　時間基準：100μs/div

　　測量結果：紋波的峰峰值為100mV，均方根值為20mV。

　　使用泰克MDO4034C示波器測量紋波的方法簡單易行，可以有效地測量紋波的峰峰值、均方根值或有效值。在實際應用中，應根據被測電路的特性選擇合適的測量方法和參數設置，以獲得準確的測量結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
