泰克示波器作為電子測試和測量領域的領導者，以其高精度、高可靠性和用戶友好的設計，贏得了廣大工程師的信賴和推崇。無論是在研發、制造，還是在維護和故障排除過程中，示波器都是不可或缺的工具。本文將深入探討如何使用泰克示波器進行兩路電壓的測試，通過詳細的操作步驟、理論背景和實際應用案例，為工程師們提供全方位的指導。

　　一、示波器基本原理

　　1.1示波器的工作原理

　　示波器是一種電子測量儀器，用于顯示和分析電信號的波形。其核心原理是將電信號轉換為光信號，通過顯像管或液晶顯示器呈現出來。示波器主要由探頭、放大器、時基電路、觸發電路和顯示器等部分組成。

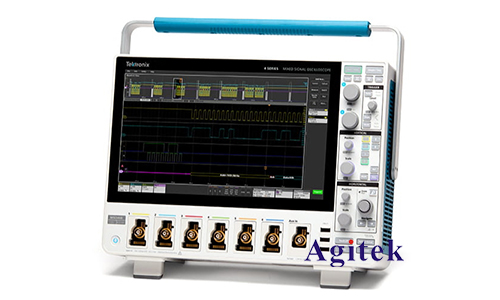

　　1.2泰克示波器的特點

　　泰克示波器以其高帶寬、高采樣率和豐富的功能著稱。泰克示波器的探頭設計精良，能夠精確地捕捉微弱信號。同時，其先進的觸發功能和多種顯示模式，使得工程師能夠輕松地分析復雜信號。

　　二、測試準備

　　2.1儀器準備

　　在進行測試之前，需要確保示波器和待測設備處于正常工作狀態。以下是一些準備工作：

　　-檢查示波器的電源是否正常。

　　-確認示波器的探頭和連接線完好無損。

　　-將示波器進行校準，確保其測量精度。

　　2.2被測對象準備

　　被測對象通常是電子電路中的某個節點或元器件。需要確定測試點的位置，并確保測試點處于安全狀態。以下是一些常見的準備工作：

　　-檢查電路板，確保沒有短路或其他明顯故障。

　　-根據測試需求，選擇合適的測試點。

　　三、泰克示波器操作指南

　　3.1探頭連接

　　將探頭連接到示波器上，然后將探頭的接地夾連接到被測電路的地線，探頭的針尖部分連接到被測點。需要注意的是，接地夾的位置應盡量靠近被測點，以減少引入噪聲。

　　3.2基本設置

　　在連接好探頭后，需要進行一些基本的設置：

　　-時基設置：調整示波器的時基，使得波形在屏幕上能夠清晰顯示。時基的選擇應根據信號的頻率來確定。

　　-電壓量程設置：調整垂直方向的電壓量程，使得信號波形在屏幕上適當?shù)姆秶鷥?nèi)顯示。一般來說，波形的峰值應占據屏幕高度的三分之一到二分之一。

　　-觸發設置：觸發是為了穩定波形的顯示。根據信號的特點，選擇合適的觸發模式和觸發電平。

　　四、雙通道測試方法

　　4.1兩路電壓測試概述

　　雙通道測試是指同時測量兩個不同點的電壓。通過比較兩個通道的信號，可以分析它們之間的相位差、頻率差異等。泰克示波器的多通道設計，使得這類測試變得非常方便。

　　4.2具體操作步驟

　　1.連接探頭：將兩只探頭分別連接到示波器的CH1和CH2輸入端，然后將探頭分別連接到待測電路的兩個測試點。確保兩只探頭的接地夾都連接到電路的地線。

　　2.設置通道：打開示波器的CH1和CH2通道，并分別設置它們的電壓量程和時基。確保兩個通道的設置一致，這樣可以更方便地進行比較。

　　3.觸發設置：選擇一個通道作為觸發源，一般選擇信號較為穩定的通道。調整觸發電平，使得波形能夠穩定顯示。

　　4.波形觀察和分析：觀察示波器屏幕上的兩路波形，利用示波器的測量功能，分析波形的幅度、頻率、相位等參數。

　　4.3注意事項

　　-探頭補償：在進行精確測量之前，需要對探頭進行補償。具體方法是將探頭連接到示波器的校準信號輸出端，然后調整探頭上的補償電容，使得顯示的方波波形邊緣平直。

　　-接地問題：接地是非常重要的一環。如果接地不良，可能會引入噪聲，影響測量精度。應確保接地夾牢固連接，且接地點盡量靠近測試點。

　　-頻率響應：不同的探頭和示波器有不同的頻率響應范圍。在進行高頻信號測試時，應選擇合適的探頭，確保其頻率響應范圍覆蓋待測信號的頻率。

　　五、實際應用案例

　　5.1案例一：開關電源的輸入輸出電壓測試

　　開關電源在電子設備中廣泛應用，其輸入輸出電壓的穩定性是關鍵參數。我們以某型號開關電源為例，介紹如何使用泰克示波器測試其輸入輸出電壓。

　　5.1.1測試準備

　　-儀器設備：泰克示波器，電壓探頭。

　　-待測對象：某型號開關電源。

　　-連接方式：輸入電壓通過CH1探頭測量，輸出電壓通過CH2探頭測量。

　　5.1.2測試步驟

　　1.連接探頭：將CH1探頭連接到開關電源的輸入端，CH2探頭連接到輸出端。

　　2.設置參數：根據開關電源的輸入輸出電壓范圍，設置示波器的電壓量程和時基。假設輸入電壓為220V交流，輸出電壓為5V直流，設置CH1為200V/div，CH2為2V/div，時基為10ms/div。

　　3.觸發設置：選擇CH1通道作為觸發源，設置觸發模式為上升沿觸發，觸發電平為110V。

　　4.觀察波形：在示波器屏幕上，可以看到CH1顯示的是一個220V的正弦波，CH2顯示的是一個穩定的5V直流電壓。通過測量功能，可以進一步分析輸入電壓的波動和輸出電壓的紋波。

　　5.1.3分析結果

　　通過示波器的測量功能，可以得到輸入電壓的幅度、頻率，以及輸出電壓的紋波電壓。假設輸入電壓幅度為220V，頻率為50Hz，輸出電壓紋波為50mV。可以通過這些數據，評估開關電源的性能，并為優化設計提供參考。

　　5.2案例二：放大電路的增益和頻率響應測試

　　放大電路是電子設計中的基本模塊，其增益和頻率響應是關鍵性能指標。我們以一個簡單的共射極放大器為例，介紹如何使用泰克示波器測試其增益和頻率響應。

　　5.2.1測試準備

　　-儀器設備：泰克示波器，電壓探頭，信號發生器。

　　-待測對象：共射極放大器電路。

　　-連接方式：信號發生器輸出通過CH1探頭測量，放大器輸出通過CH2探頭測量。

　　5.2.2測試步驟

　　1.連接探頭：將信號發生器輸出連接到放大器的輸入端，同時通過CH1探頭測量輸入信號，將CH2探頭連接到放大器的輸出端。

　　2.設置參數：根據輸入信號的幅度和頻率范圍，設置示波器的電壓量程和時基。假設輸入信號為1kHz的正弦波，幅度為100mV，設置CH1和CH2為100mV/div，時基為1ms/div。

　　3.觸發設置：選擇CH1通道作為觸發源，設置觸發模式為上升沿觸發，觸發電平為50mV。

　　4.觀察波形：在示波器屏幕上，可以看到CH1顯示的是一個1kHz的正弦波，CH2顯示的是放大后的輸出波形。通過測量功能，可以計算放大器的增益。

　　5.2.3分析結果

　　通過示波器的測量功能，可以得到輸入信號和輸出信號的幅度，計算

　　放大器的增益。假設輸入信號幅度為100mV，輸出信號幅度為1V，放大器的增益為10倍。進一步，通過改變輸入信號的頻率，測試放大器在不同頻率下的增益，繪制頻率響應曲線。

　　泰克示波器作為一種強大的測試工具，為工程師們提供了豐富的功能和優異的性能。通過本文的介紹，相信大家對如何使用泰克示波器進行兩路電壓測試有了更深入的了解。無論是在理論知識的掌握，還是在實際操作的應用中，示波器都是我們不可或缺的助手。希望本文能為廣大工程師在實際工作中提供有價值的參考和幫助，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
