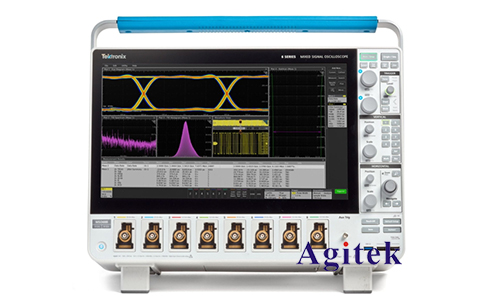

泰克MSO66B是一款高性能的混合信號示波器，適用于各種信號測量和分析需求。對于工程師來說，準確測量信號的頻率是非常重要的。本文將詳細介紹如何使用泰克MSO66B示波器測量頻率，并分享一些提高測量精度的小技巧。

　　準備工作

　　在開始測量之前，需要完成以下準備工作：

　　1.連接示波器：將待測信號通過探頭連接到示波器的輸入通道。確保探頭的接地夾和信號地相連，以減少噪聲干擾。

　　2.選擇通道：打開示波器，選擇你連接信號的通道。你可以通過前面板上的通道按鈕（如CH1，CH2等）來選擇。

　　3.調節示波器設置：調整示波器的垂直和水平時基，以便清晰地顯示信號波形。垂直刻度應設置為適當?shù)姆?格，以便波形在屏幕上占據合適的位置。水平時基應設置為適當?shù)臅r(shí)間/格，以便能清晰地看到一個或多個完整的周期。

　　頻率測量方法

　　1.自動測量：

　　泰克MSO66B示波器提供了自動測量功能，這使得頻率測量變得非常簡單。操作步驟如下：

　　-確保信號穩定并顯示在屏幕上。

　　-按下示波器前面板上的“MEASURE”按鈕，進入自動測量菜單。

　　-在測量菜單中，選擇“Add Measurement”（添加測量），然后在列表中找到“Frequency”（頻率）選項。

　　-選擇你希望測量的通道，然后按“OK”確認。示波器將自動計算并顯示信號的頻率。

　　2.手動測量：

　　如果希望了解測量的具體過程或者遇到自動測量無法使用的情況，可以通過手動測量來確定頻率。步驟如下：

　　-使用“CURSOR”功能：按下示波器上的“CURSOR”按鈕，進入光標菜單。

　　-選擇“Time”（時間）光標模式。

　　-使用旋鈕將光標放置在波形的兩個相鄰峰值上，確保光標精確地對齊。

　　-示波器屏幕上將顯示兩個光標之間的時間差Δt（周期T）。

　　-頻率f可以通過公式f=1/T計算得出。

　　3.FFT（快速傅里葉變換）分析：

　　對于復雜的信號，可以使用FFT功能來進行頻率分析。FFT可以將時域信號轉換到頻域，顯示出信號的頻譜成分。步驟如下：

　　-確保信號在屏幕上穩定顯示。

　　-按下“Math”按鈕進入數學運算菜單。

　　-選擇“FFT”選項，并選擇要進行FFT分析的通道。

　　-設置合適的頻率范圍和顯示設置。示波器將顯示頻譜圖，主峰對應的頻率即為信號的主要頻率成分。

　　提高測量精度的技巧

　　1.探頭校準：確保探頭已經正確校準。探頭校準錯誤會導致測量誤差。

　　2.減少噪聲：使用探頭的接地夾與被測信號的地緊密連接，減少環境噪聲的干擾。

　　3.帶寬限制：在測量低頻信號時，可以開啟示波器的帶寬限制功能（如20MHz帶寬限制），以減少高頻噪聲的影響。

　　4.平均功能：對于噪聲較大的信號，可以使用示波器的平均功能，通過對多個波形進行平均，減少隨機噪聲的影響，提高測量精度。

　　5.采樣率：選擇合適的采樣率。采樣率過低可能會導致失真，采樣率過高可能會帶來大量無用數據，增加處理負擔。通常采樣率應至少為信號頻率的10倍。

　　泰克MSO66B示波器是一個功能強大的工具，能夠幫助工程師高效準確地測量信號頻率。通過合理利用自動測量、手動測量和FFT分析功能，并結合一些提高測量精度的技巧，你可以輕松獲得精確的頻率測量結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
