是德（Keysight）矢量網絡分析儀（VNA）是高精度測量射頻和微波設備參數的關鍵工具。它在電子工程領域廣泛應用于測量電路和器件的S參數、阻抗、反射系數等特性。本文將詳細介紹如何使用是德矢量網絡分析儀測量50歐姆阻抗，重點突出操作步驟和注意事項。

　　1.了解矢量網絡分析儀的基本原理

　　矢量網絡分析儀主要通過發射已知信號并測量反射和透射信號來確定被測設備的特性。它的基本測量單位是S參數，這些參數可以描述設備在特定頻率下的行為。測量阻抗時，特別關注的是S11參數，因?yàn)樗硎据斎攵丝诘姆瓷涮匦浴?/span>

　　2.設備準備

　　在開始測量之前，需要確保以下設備和工具可用：

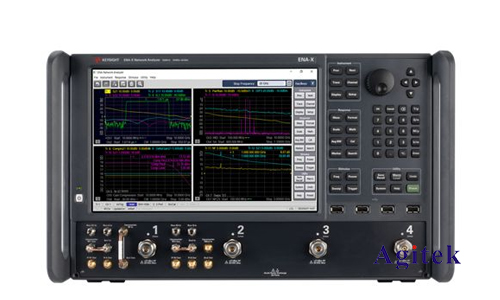

　　-是德矢量網絡分析儀（例如Keysight E5071C）

　　-校準套件（標準件）

　　-測試夾具或探頭（視測量對象而定）

　　-被測設備（DUT，Device Under Test）

　　3.校準

　　校準是確保測量精度的關鍵步驟。它包括以下幾步：

　　3.1校準類型

　　常見的校準類型有SOLT（Short-Open-Load-Thru）和TRL（Thru-Reflect-Line）。對于一般的50歐姆阻抗測量，SOLT校準通常足夠。

　　3.2校準步驟

　　1.連接校準標準件：按順序連接短路、開路、負載和通路標準件到網絡分析儀的測試端口。

　　2.啟動校準程序：在網絡分析儀上選擇相應的校準程序（如SOLT）。

　　3.進行校準：按照軟件提示，依次連接不同標準件，并記錄各狀態下的測量數據。

　　4.校準驗證：校準完成后，使用已知阻抗標準件驗證校準的準確性。

　　4.測量50歐姆阻抗

　　校準完成后，便可以進行實際的阻抗測量。步驟如下：

　　4.1連接被測設備

　　將被測設備（DUT）連接到網絡分析儀的端口。確保連接可靠，以避免接觸不良導致測量誤差。

　　4.2設置測量參數

　　1.頻率范圍：設定測量的頻率范圍，一般根據被測設備的工作頻率范圍設置。

　　2.帶寬設置：調整中頻帶寬（IF Bandwidth）以平衡測量時間和精度。

　　3.功率設置：設置適當?shù)妮敵龉β剩苊鈱?duì)被測設備造成損害。

　　4.3進行測量

　　啟動測量，網絡分析儀將顯示S參數的實時曲線。S11參數的大小和相位信息可以用來計算阻抗。對于理想的50歐姆阻抗，S11的值應該接近于零，表示沒有反射。

　　5.數據分析與處理

　　5.1 S參數到阻抗的轉換

　　使用網絡分析儀的軟件，可以直接將S參數轉換為阻抗值。S11與阻抗的關系如下：

　　其中，Z0為系統阻抗，一般為50歐姆。

　　5.2結果驗證

　　通過測量結果與預期值的對比，可以驗證測量的準確性。如果存在較大偏差，需要重新檢查校準和連接情況。

　　6.注意事項

　　1.校準頻率：定期進行校準，以確保測量精度。

　　2.環境條件：避免在高溫或高濕度環境下進行測量，以免影響設備性能。

　　3.連接器質量：使用高質量的連接器和電纜，避免連接器磨損導致測量誤差。

　　4.設備維護：定期維護和更新網絡分析儀軟件，確保設備處于**工作狀態。

　　使用是德矢量網絡分析儀測量50歐姆阻抗是一項需要精確操作的任務。通過正確的校準、合理的設置和細致的操作，可以獲得高精度的測量結果。掌握這些技術，不僅可以提高工作效率，還能保證測量的可靠性，為后續的電路設計和調試提供有力支持，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
