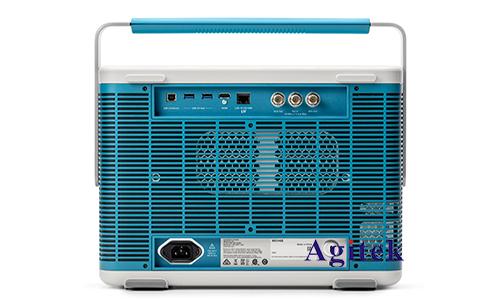

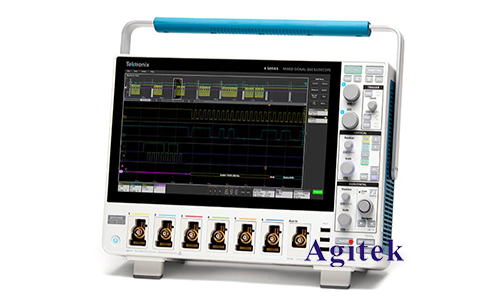

泰克示波器是電子工程師的得力助手，其高精度、高分辨率的測量能力使其在電子測量領域占據重要地位。在實際應用中，測量信號的最大值（峰值）是一個常見且重要的需求。本文將詳細介紹如何使用泰克示波器來測量信號的最大值，并提供一些實用的技巧和注意事項。

　　第一步：準備工作

　　在進行測量之前，我們需要進行一些準備工作，以確保測量的準確性和可靠性。

　　1.校準示波器

　　在測量之前，確保示波器已校準。如果示波器長時間未使用或剛剛經歷了溫度變化，那么校準是非常必要的。大多數泰克示波器都配有自動校準功能，按照手冊操作即可。

　　2.選擇合適的探頭

　　選擇與信號類型和頻率匹配的探頭。探頭的帶寬應至少是信號最高頻率的五倍。此外，還要檢查探頭的衰減系數（如10X、1X）是否合適，并確保探頭與示波器正確連接。

　　3.設置時基和垂直靈敏度

　　根據被測信號的特性，調整示波器的時基和垂直靈敏度。時基設置應能清晰地顯示完整的波形周期，而垂直靈敏度應使波形的振幅在屏幕上顯得適中。

　　第二步：獲取信號

　　1.連接信號源

　　將信號源（如函數發生器、被測電路的輸出端）連接到示波器的輸入通道。確保連接穩固，避免接觸不良導致的信號失真。

　　2.調整觸發設置

　　為了穩定地捕獲信號，需設置合適的觸發電平和觸發方式。一般情況下，使用自動觸發模式可以簡化操作，但在測量某些復雜信號時，手動觸發可能更加有效。

　　第三步：測量最大值

　　1.使用峰值檢測功能

　　許多泰克示波器配備了峰值檢測功能。這一功能可以自動檢測并顯示波形的最大值。通過菜單或快捷鍵激活峰值檢測功能后，示波器將實時計算并顯示波形的峰值電壓。

　　2.使用測量菜單

　　大部分泰克示波器都提供了詳細的測量菜單，通過該菜單可以選擇多種測量類型，包括最大值（Max）。操作步驟如下：

　　-按下“Measure”按鈕打開測量菜單。

　　-在測量選項中選擇“Max”。

　　-示波器將自動計算并在屏幕上顯示當前信號的最大值。

　　3.使用光標測量

　　如果希望手動測量最大值，可以使用光標功能。通過以下步驟進行：

　　-激活光標功能，通常按下“Cursor”按鈕。

　　-選擇“垂直光標”模式。

　　-移動光標到波形的峰值位置，讀出對應的電壓值即為最大值。

　　第四步：記錄和分析數據

　　1.捕獲和保存波形

　　為了方便后續分析，可以捕獲并保存波形。大多數泰克示波器都支持將波形數據保存到本地存儲或外部存儲設備（如USB驅動器）。

　　2.使用數據分析軟件

　　泰克提供了一些專業的軟件工具，如TekScope和Tektronix OpenChoice，幫助用戶進一步分析和處理示波器數據。這些軟件可以進行更復雜的數據處理，如頻譜分析、波形比較等。

　　實用技巧和注意事項

　　1.選擇適當?shù)奶筋^接地方式

　　確保探頭的接地線連接到信號的參考地，以減少噪聲干擾。對于高頻信號，使用短接地彈簧代替長接地線可以顯著提高測量精度。

　　2.注意探頭的帶寬限制

　　探頭的帶寬應匹配或高于示波器帶寬，避免信號高頻成分的衰減。

　　3.使用平均功能降低噪聲

　　在測量低信號或噪聲較大的信號時，可以啟用示波器的平均功能，以降低隨機噪聲，提高測量精度。

　　4.定期校準和維護

　　定期對示波器和探頭進行校準和維護，以確保測量的長期可靠性和準確性。

　　使用泰克示波器測量信號的最大值是一個基礎但重要的操作，通過正確的設置和操作，可以獲得精確的測量結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
