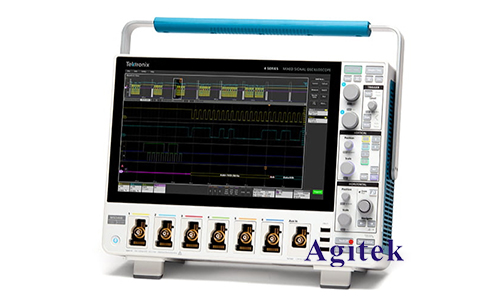

泰克（Tektronix）示波器作為電子測試與測量領域的領導者，其強大的功能和高精度使其在工程師中備受推崇。在進行電子測試和信號分析時，測量信號的周期長度是一個非常常見且重要的任務。本文將詳細介紹如何使用泰克示波器測量信號的周期長度，并分享一些實用技巧，幫助工程師更高效地完成這一工作。

　　1.了解周期和頻率的基本概念

　　在深入操作之前，我們需要先了解一些基本概念：

　　-周期：一個周期是信號完成一次完整振蕩所需的時間，通常用秒表示。

　　-頻率：頻率是單位時間內信號振蕩的次數，通常用赫茲（Hz）表示。

　　周期和頻率之間的關系可以通過以下公式表示：

　　頻率=1/周期（T）

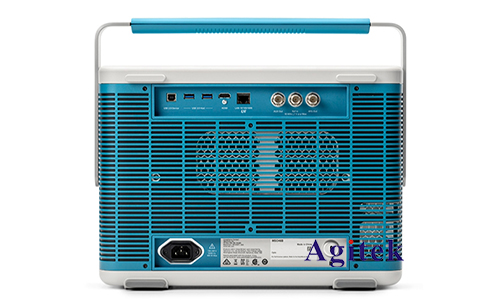

　　2.泰克示波器的基本操作

　　泰克示波器具有豐富的功能，以下是使用泰克示波器測量信號周期長度的基本步驟：

　　2.1設置示波器

　　1.打開示波器：按下電源按鈕，啟動泰克示波器。

　　2.連接探頭：將探頭連接到示波器的輸入通道，確保探頭接觸良好。

　　3.選擇通道：選擇需要測量的通道，例如通道1（CH1）。

　　2.2調整時基和觸發

　　1.設置時基：調整時基，使信號的一個或多個周期清晰地顯示在屏幕上。時基設置通常在屏幕下方或通過旋鈕進行調整。

　　2.設置觸發：選擇適當?shù)挠|發模式和觸發電平，確保信號穩定地顯示在屏幕上。通常選擇邊沿觸發模式，并調整觸發電平到信號的中間位置。

　　3.測量周期長度的具體步驟

　　3.1使用游標測量

　　1.啟用游標：在示波器的菜單中找到游標功能，并啟用它。

　　2.設置游標位置：將游標分別放置在信號的一個周期的開始和結束位置。

　　3.讀取周期長度：示波器會顯示游標之間的時間差，這就是信號的周期長度。

　　3.2使用自動測量功能

　　1.選擇自動測量：在示波器的菜單中找到自動測量功能。

　　2.選擇周期測量：從自動測量選項中選擇“周期”或“頻率”。

　　3.讀取結果：示波器會自動計算并顯示信號的周期長度或頻率。

　　4.實用技巧和注意事項

　　4.1優化信號顯示

　　為了提高測量的準確性，確保信號顯示清晰是非常重要的。調整時基和垂直比例，使信號的細節部分清晰可見。同時，使用合適的探頭并確保接地良好，避免信號干擾。

　　4.2校準探頭

　　定期校準探頭，以確保測量的準確性。泰克示波器通常配有自校準功能，按下相應的按鈕即可完成校準。

　　4.3注意探頭衰減

　　根據被測信號的幅度，選擇合適的探頭衰減（如1X或10X）。使用10X衰減探頭可以減少對信號源的負載，但需要在示波器中正確設置探頭衰減系數，以獲得準確的測量結果。

　　5.實際應用案例

　　為了更好地理解上述步驟，我們以一個具體的應用案例來說明如何使用泰克示波器測量周期長度。

　　5.1案例背景

　　假設我們需要測量一個方波信號的周期長度，方波的頻率約為1 kHz，幅度為5V。

　　5.2操作步驟

　　1.連接信號源：將方波信號源連接到示波器的CH1。

　　2.設置時基：調整時基到1 ms/div，使一個周期的方波清晰顯示在屏幕上。

　　3.設置觸發：選擇上升沿觸發，觸發電平設置在2.5V。

　　4.啟用游標：將游標分別放置在方波的上升沿起點和下一個上升沿起點。

　　5.讀取周期長度：示波器顯示的游標時間差為1 ms，即信號周期長度為1 ms，對應的頻率為1 kHz。

　　使用泰克示波器測量信號的周期長度是一個基本但非常重要的技能。通過正確設置示波器并使用適當?shù)臏y(cè)量工具，如游標和自動測量功能，工程師可以快速且準確地獲取信號的周期信息。定期校準探頭和優化信號顯示是確保測量準確性的關鍵，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
