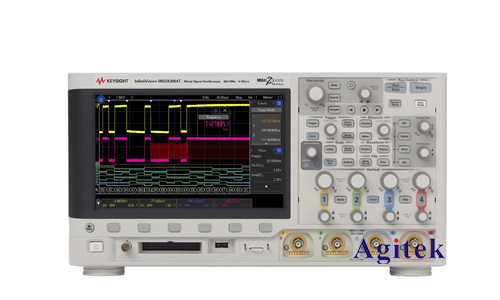

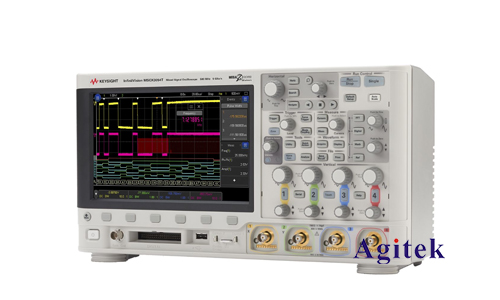

安捷倫示波器是電子測試與測量領域中不可或缺的工具，其在各種應用中發(fā)揮著重要作用，例如電路調試、信號分析、以及故障診斷等。其中，使用安捷倫示波器測試電流波形是一項常見的應用場景，本文將詳細介紹如何利用安捷倫示波器來測試電流波形，并分享一些實用技巧。

　　測試原理

　　示波器通過測量電壓來顯示信號波形。然而，電流本身并不可以直接在示波器上顯示。為了測量電流波形，我們需要使用一個電流探頭，將電流信號轉換為電壓信號，再輸入到示波器進行顯示。

　　測試準備

　　在開始測試之前，需要準備以下器材：

　　安捷倫示波器

　　電流探頭

　　被測電路

　　連接線

　　測試步驟

　　1.選擇合適的電流探頭：市面上有多種類型的電流探頭，選擇合適的探頭取決于被測電流的范圍、頻率以及精度要求。

　　2.連接電流探頭：根據探頭的類型，選擇正確的連接方式。通常，電流探頭會夾持在導線上，或使用專門的連接器連接到電路板上。

　　3.連接示波器：將電流探頭的輸出端連接到示波器的通道輸入。

　　4.設置示波器參數：根據被測電流的頻率和幅值，設置示波器的時基和電壓量程。

　　5.測量電流波形：啟動示波器，觀察顯示的波形。

　　6.分析波形：根據電流波形的形狀和特征，分析電路的運行狀況。

　　技巧與注意事項

　　接地：為了確保測試的準確性，電流探頭和示波器都需要接地。

　　探頭容量：電流探頭的容量會影響測試結果，因此選擇容量較小的探頭可以提高測試精度。

　　帶寬：探頭的帶寬應該足夠高，以確保能夠準確地測量被測電流信號。

　　安全：使用示波器進行測試時，要遵循相關的安全規(guī)范，避免觸電或其他意外。

　　案例分析

　　為了更好地理解使用安捷倫示波器測試電流波形的應用，我們以一個典型的案例進行分析。假設我們需要測試一個直流電源的輸出電流波形。

　　1.選擇探頭：選擇一個適合直流電流的電流探頭。

　　2.連接探頭：將探頭夾持在電源的輸出線上。

　　3.連接示波器：將探頭的輸出端連接到示波器的通道輸入。

　　4.設置參數：根據電源的輸出電流范圍，設置示波器的電壓量程和時基。

　　5.觀察波形：啟動示波器，觀察顯示的電流波形。如果波形穩(wěn)定且符合預期，則說明電源工作正常。

　　本文介紹了使用安捷倫示波器測試電流波形的原理、步驟以及技巧。通過合理選擇電流探頭，設置示波器參數，并遵循安全操作規(guī)范，可以準確、高效地測量電流波形，并分析電路的運行狀況，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
