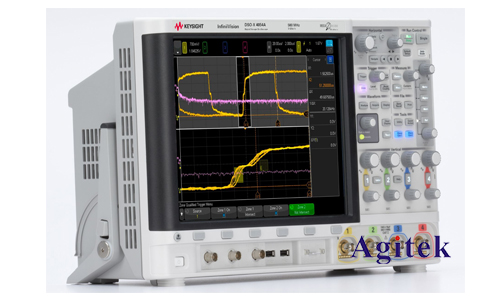

在電子電路設計中，紋波是信號中疊加的周期性波動，通常由電源、開關電源或其他信號源的不穩定性引起。紋波會影響電路性能，因此對其進行準確測量和分析至關重要。是德科技MSOX4054A示波器是一款功能強大的儀器，能夠幫助用戶輕松高效地進行紋波測試。

　　一、測試準備

　　連接被測信號：使用探頭將被測信號連接到示波器通道，并確保探頭與示波器通道匹配。

　　設置示波器參數：

　　通道設置：調整通道的耦合方式（AC/DC），阻抗，帶寬，垂直刻度和偏移，確保信號完整顯示。

　　觸發設置：設置合適的觸發模式，例如邊緣觸發、斜率觸發等，以確保示波器能夠穩定地捕獲信號。

　　時間刻度和偏移：調整時間刻度和偏移，以清晰地顯示紋波信號。

　　測量功能：啟用示波器的測量功能，例如幅度測量、頻率測量、周期測量等，以便分析紋波信號。

　　二、測試步驟

　　觀察波形：使用示波器觀察信號波形，觀察是否存在明顯的紋波，并估計紋波的頻率和幅度。

　　測量紋波幅度：使用示波器的測量功能，例如“峰峰值”或“RMS”測量，精確測量紋波幅度。

　　測量紋波頻率：使用示波器的測量功能，例如“頻率”測量，測量紋波頻率。

　　分析紋波特性：分析紋波的頻率、幅度、形狀和相位等特征，以確定紋波的來源和影響。

　　三、常見問題及解決方案

　　紋波測量結果不穩定：

　　確保觸發設置正確，以穩定捕獲信號。

　　調整時間刻度和偏移，確保紋波信號清晰可見。

　　檢查探頭連接是否牢固。

　　紋波幅度測量不準確：

　　確保使用正確的測量功能。

　　檢查示波器校準是否正常。

　　減少外部干擾，例如電磁干擾、噪聲等。

　　紋波頻率測量不準確：

　　確保使用正確的測量功能。

　　調整時間刻度，以確保測量窗口包含完整周期。

　　檢查示波器校準是否正常。

　　四、其他注意事項

　　使用示波器軟件：是德科技MSOX4054A示波器附帶強大的軟件工具，可以幫助用戶進行更深入的分析和處理。

　　安全操作：使用示波器時，要注意安全，避免接觸高壓信號。

　　使用是德科技MSOX4054A示波器測試紋波方法簡單易懂，并提供了清晰的步驟和解決方案。通過使用正確的設置、測量方法和分析技巧，用戶可以輕松地測量和分析紋波，從而了解電路性能，并采取措施解決問題，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
