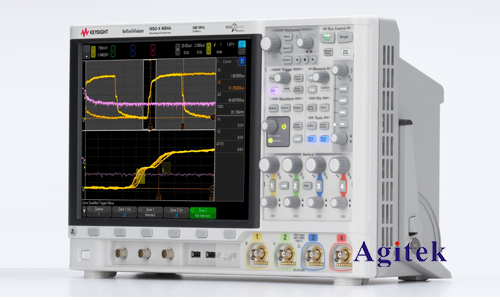

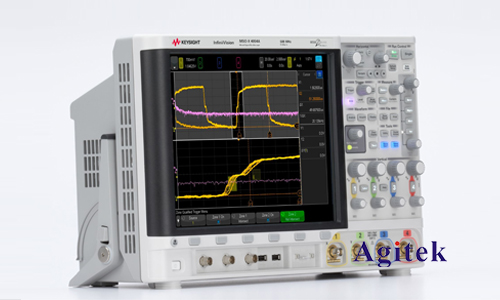

Keysight MSOX4024A示波器是一款功能強大的儀器，廣泛應用于電子工程、科研等領域。在信號分析中，周期和頻率是兩個重要的參數。本文將詳細介紹如何利用MSOX4024A示波器計算信號的周期和頻率，并提供操作指南，幫助用戶快速上手。

　　一、周期與頻率的概念

　　周期(T)：信號完成一個完整波形的時長，單位通常為秒或毫秒。

　　頻率：信號每秒鐘完成的完整波形數量，單位通常為赫茲(Hz)。

　　周期和頻率之間存在以下關系：

　　f=1/T

　　二、使用Keysight MSOX4024A示波器計算周期和頻率

　　MSOX4024A示波器提供了多種方法來計算周期和頻率：

　　1.使用光標測量

　　在示波器界面上選擇"光標"功能。

　　將光標放置在信號波形的兩個相鄰峰值或谷值上。

　　示波器會自動顯示兩個光標之間的水平時間差，即信號周期。

　　利用公式f=1/T可以計算出信號頻率。

　　2.使用自動測量功能

　　在示波器界面上選擇"測量"功能。

　　選擇"周期"或"頻率"測量選項。

　　示波器會自動測量信號的周期或頻率，并在屏幕上顯示結果。

　　3.使用FFT分析

　　在示波器界面上選擇"FFT"功能。

　　示波器會將信號進行傅里葉變換，并顯示信號的頻譜圖。

　　頻譜圖中峰值的位置對應信號的頻率。

　　三、操作指南

　　以下步驟詳細介紹了使用Keysight MSOX4024A示波器計算信號周期和頻率的方法：

　　1.連接信號源

　　將信號源連接到示波器的輸入通道。

　　2.設置示波器參數

　　選擇合適的垂直刻度和水平時間刻度。

　　設置觸發模式，確保信號穩定顯示。

　　3.使用光標測量

　　選擇"光標"功能。

　　將兩個光標分別放置在信號波形的兩個相鄰峰值或谷值上。

　　記錄光標之間的水平時間差，即信號周期。

　　利用公式f=1/T計算信號頻率。

　　4.使用自動測量功能

　　選擇"測量"功能。

　　選擇"周期"或"頻率"測量選項。

　　示波器會自動顯示測量結果。

　　5.使用FFT分析

　　選擇"FFT"功能。

　　觀察頻譜圖，找到峰值位置，即可獲得信號頻率。

　　四、注意事項

　　確保信號源連接正確，并選擇合適的示波器參數。

　　使用光標測量時，要盡可能精確地放置光標。

　　對于復雜信號，可能需要使用FFT分析來更準確地確定頻率。

　　Keysight MSOX4024A示波器提供了多種計算周期和頻率的方法，用戶可以根據實際需求選擇合適的工具，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
