是德DSOX4022A示波器直流耦合和交流耦合區別

發布日期:2024-10-25 16:23:01         瀏覽數:919

  是德科技DSOX4022A示波器作為一款高性能的數字存儲示波器,其強大的功能和精確的測量能力使其在各種電子電路測試和調試中得到廣泛應用。在進行信號測量時,輸入耦合模式的選擇至關重要。DSOX4022A示波器提供了直流耦合(DC coupling)和交流耦合(AC coupling)兩種輸入耦合模式,它們在信號處理方面存在顯著差異。

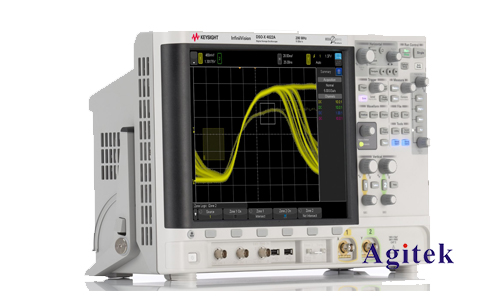

是德DSOX4022A示波器直流耦合和交流耦合區別(圖1)

  直流耦合(DC Coupling):

  直流耦合模式允許示波器顯示輸入信號的所有頻率成分,包括直流分量(DC component)和交流分量(AC component)。這意味著示波器將忠實地再現輸入信號的完整波形,無論其包含多少直流偏移。這種模式適用于需要觀察信號的直流分量和瞬態變化的場合,例如測量直流電源電壓、觀察晶體管的靜態工作點、分析具有直流偏移的音頻信號等。

  優點:

  能夠顯示信號的全部信息,包括直流分量。

  適用于測量具有直流偏移的信號。

  能夠準確反映信號的真實波形。

  缺點:

  如果輸入信號存在較大的直流偏移,可能會超出示波器的顯示范圍,導致波形被截斷。

  如果輸入信號包含低頻噪聲或漂移,則這些噪聲會直接體現在波形上。

  交流耦合(AC Coupling):

  交流耦合模式通過一個高通濾波器來抑制信號的直流分量。這意味著示波器只顯示輸入信號的交流分量,而忽略其直流分量。這種模式對于消除信號中的直流偏移非常有效,適用于觀察信號的交流成分,例如測量交流電源電壓、分析音頻信號、觀察高頻信號等。DSOX4022A的交流耦合通常會引入一個高通截止頻率,通常在1Hz附近,這意味著低于此頻率的信號將被衰減。

  優點:

  能夠有效地消除信號中的直流偏移。

  適用于測量只關心交流成分的信號。

  可以減少低頻噪聲和漂移對測量結果的影響。

  缺點:

  無法顯示信號的直流分量。

  會引入一定的相移和幅度衰減,尤其是在低頻段。

  對于緩慢變化的直流信號,交流耦合模式可能無法對其進行有效觀測。

  選擇依據及應用案例:

  選擇直流耦合還是交流耦合,取決于被測信號的特性以及測量目標。

  案例1:測量電池電壓:由于電池電壓是一個穩定的直流電壓,應該選擇直流耦合模式進行測量。

  案例2:測量音頻信號:音頻信號通常包含一個直流偏移,但我們更關心的是其交流成分,因此應該選擇交流耦合模式,以消除直流偏移的影響,并更清晰地觀察音頻信號的波形。

  案例3:觀察晶體管放大電路的輸出:為了同時觀察靜態工作點和交流信號,需要選擇直流耦合模式。如果只關注交流信號的放大特性,則可以選擇交流耦合模式來濾除直流偏移。

  案例4:測量一個包含較大直流偏移的脈沖信號:為了避免直流偏移導致波形被截斷,可以嘗試調整垂直比例尺或選擇交流耦合模式。

是德DSOX4022A示波器直流耦合和交流耦合區別(圖2)

  DSOX4022A示波器的直流耦合和交流耦合模式提供了兩種不同的信號處理方式,選擇合適的耦合模式對于獲得準確的測量結果至關重要。理解這兩種模式的區別,并根據實際情況進行選擇,是有效利用DSOX4022A示波器進行精確測量的關鍵。在實際應用中,應根據被測信號的特性和測量目標來選擇合適的耦合模式,并結合其他示波器設置,例如垂直比例尺、觸發方式等,以獲得**的測量效果,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
