是德示波器MSOX3104A觸發設置

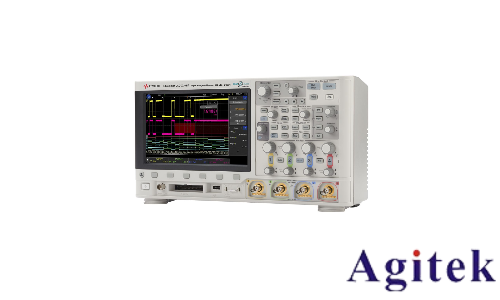

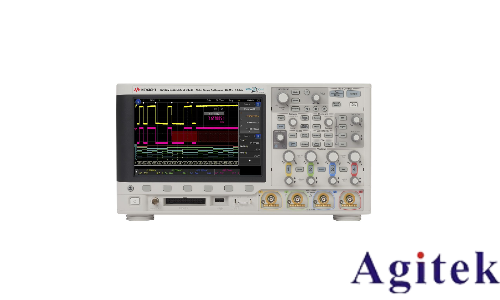

是德示波器MSOX3104A作為一款高性能測量工具,其觸發設置是準確捕獲和分析信號的關鍵。掌握觸發功能,不僅能穩定顯示波形,還能在復雜信號環境中快速定位異常,大幅提升調試效率。本文將深入講解其觸發設置方法及應用場景。
一、基礎觸發設置:構建信號捕獲的“錨點”
觸發設置的核心在于確定示波器何時開始采集數據。MSOX3104A支持多種觸發模式,基礎操作分為三步:首先,通過菜單選擇觸發源(如CH1/CH2通道或外部觸發輸入);其次,設置觸發電平(即信號電壓閾值)和觸發邊沿(上升沿/下降沿);最后,調整觸發斜率或延遲時間優化捕獲精度。例如,分析周期性正弦波時,將觸發源設為信號通道,電平置于波形幅度的50%,邊沿選上升沿,即可穩定顯示同步波形。
二、高級觸發模式:應對復雜信號場景
1. 邊沿觸發:適用于常規信號同步。通過設定電壓閾值和邊沿方向,捕捉特定電平點的波形變化。
2. 脈寬觸發:檢測脈沖寬度異常。例如,設置“大于50ns”的脈寬觸發,可快速識別通信協議中的超時幀。
3. 視頻觸發:針對NTSC/PAL等視頻信號,自動同步行/場信號,便于分析圖像傳輸中的失真問題。
4. 協議觸發:支持I2C/SPI等總線解碼。例如,設置I2C地址觸發(如0x50),僅捕獲目標設備的數據幀,簡化嵌入式系統調試。
5. 序列觸發:通過多條件組合(如“上升沿→特定電壓值→下降沿”)捕捉復雜時序問題。
三、實戰案例:調試I2C通信故障
當I2C總線出現數據丟失時,可啟用協議觸發:連接SDA線至CH1,觸發類型選“I2C Address”,設置觸發條件為“檢測到地址0x50且數據位第8位為1”。示波器僅捕獲目標地址的寫操作,結合解碼顯示,快速定位數據幀錯誤。
四、觸發故障排除與優化
若波形顯示不穩定,需檢查:①觸發源是否與信號輸入通道一致;②觸發電平是否在信號有效范圍內;③是否啟用“觸發釋抑”避免重復觸發。單次模式下無法捕獲瞬態信號時,可嘗試放寬電平閾值或使用預觸發功能,提前捕獲數據。
五、安全與**實踐
高壓信號測量需使用差分探頭并確保接地;調試多設備系統時,優先選擇時鐘信號作為觸發源;定期校準示波器,保存觸發配置參數以復現故障場景。
觸發設置是示波器應用的“靈魂”。通過合理配置觸發模式與參數,MSOX3104A不僅能精準捕獲目標信號,更能為工程師提供深入信號本質的分析視角。掌握這一技術,將助力電子設計、通信調試等領域的效率革新。
