RIGOL DHO4000 系列數字示波器基于自研 “半人馬座” 通用測量芯片組打造，以 12bit 高分辨率為核心優勢，帶寬覆蓋 200MHz 至 800MHz，適配從電子愛好者到工程師的多樣測量需求，廣泛應用于設計、調試與測試場景。

核心參數

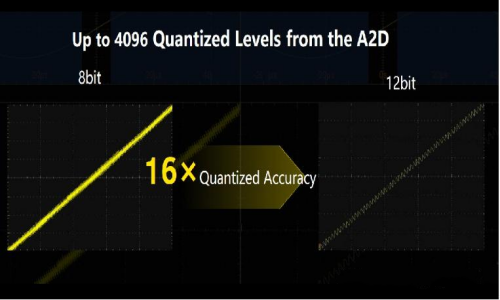

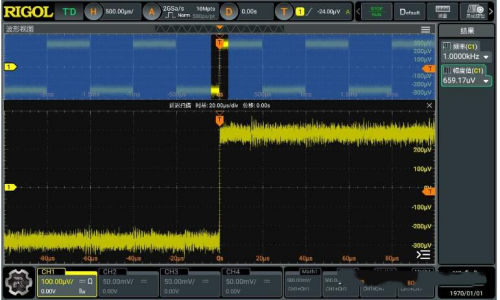

硬件性能：12bit 硬件分辨率（高分辨率模式可達 16bit），本底噪聲低至 18μVrms，垂直靈敏度高達 100μV/div，確保高精度信號捕獲；

采樣與存儲：最高 4GSa/s 實時采樣率，最大 500Mpts 存儲深度（選配），支持高頻信號細節還原；

波形捕獲：凝時獲取模式（Ultra Acquire Mode）下，波形捕獲率達 1,500,000 wfms/s，可快速捕捉瞬態信號；

交互與擴展：10.1 英寸高清觸控屏（1280*800），配備 Flex knob 旋鈕；標配 USB、LAN、HDMI 接口，支持電池包供電（便攜測試）。

主要功能

1. 數學運算與分析

支持 4 路數學通道（Math1-4），提供豐富運算類型：

基礎運算：加減乘除、邏輯運算（與 / 或 / 非 / 異或）、函數運算（積分、微分、對數、指數等）；

信號處理：FFT 頻譜分析、低通 / 高通 / 帶通 / 帶阻濾波，可直接對通道或數學波形進行處理，快速提取信號特征。

2. 全面測量功能

內置 41 種測量參數，覆蓋電壓、時間、相位等維度，支持對 4 路模擬通道及 4 路數學信號的測量，核心參數包括：

時間參數：周期、頻率、上升 / 下降時間、脈寬、占空比、通道間延遲與相位差等；

電壓參數：峰峰值、最大值 / 最小值、有效值（周期 / 交流）、平均值、過沖 / 預沖等；

統計功能：實時顯示測量結果的當前值、統計值（平均值、標準差等），支持光標區域自定義測量。

3. 協議解碼

標配 4 路總線解碼模塊，支持主流硬件協議分析，加速開發調試：

標配協議：并行總線、RS232/UART、I2C、SPI、CAN；

選配協議：LIN、CAN-FD、FlexRay、I2S、MIL-STD1553；

功能特點：支持時鐘邊沿采樣配置、閾值設置、多格式顯示（十六進制 / 十進制 / 二進制 / ASCII），可導出解碼數據（.csv 格式）至存儲設備。

4. 電源分析

針對開關電源測試優化，快速評估電源效率與可靠性：

電源質量分析：測量交流輸入的頻率、電壓 / 電流有效值、有功 / 視在 / 無功功率、功率因數、相角等參數；

紋波分析：檢測直流輸出紋波的當前值、平均 / 最大 / 最小值、標準差，精準評估電源穩定性。

總結

DHO4000 系列以高分辨率、低噪聲為核心優勢，結合豐富的運算、測量及協議分析功能，兼顧便攜性與擴展性，適用于電子研發、教育實驗、工業測試等場景，為工程師提供精準、高效的信號分析工具。
